Punkty plus

Element NTC10k (10k2)
Zakres pomiarowy: -50 do +150°C
Długość podnoszenia: 100 mm
Stopień ochrony IP65

Belimo Czujnik temperatury kanałowy / zanurzeniowy NTC10k (10k2) 100x6 mm - 01DT-1LL

Czujnik temperatury kanałowy i zanurzeniowy Belimo został opracowany do pomiaru temperatury powietrza i wody w instalacjach HVAC i może być stosowany w połączeniu z osłoną zanurzeniową również w instalacjach rurowych. Czujnik i obudowa wykonane ze stali nierdzewnej zapewniają stabilny i chroniony montaż. Pasywny element NTC10k przekształca zmierzoną temperaturę precyzyjnie na sygnał rezystancyjny, który jest przetwarzany przez system sterowania. Na podstawie tej wartości pomiarowej instalacja jest automatycznie regulowana dla utrzymania stałego i efektywnego zarządzania klimatem.

Zalety i funkcje

Element NTC10k (10k2): Pasywny czujnik rezystancyjny o charakterystyce NTC, odpowiedni do regulatorów i systemów BMS skonfigurowanych specjalnie dla NTC10k (10k2).
Przeznaczony do powietrza i wody: Możliwość stosowania w kanałach powietrznych oraz, wraz z osłoną zanurzeniową, w instalacjach rurowych.
Stal nierdzewna czujnika 100 mm: Odpowiedni do standardowych kanałów powietrznych o szerokości około 200–400 mm, gdzie czujnik sięga do centrum kanału, zapewniając reprezentatywny pomiar.
Obudowa z listwą zaciskową: Wyposażona w chronioną komorę przyłączeniową z wkładanymi zaciskami dla bezpiecznego i uporządkowanego montażu.
Stopień ochrony IP65: Odporny na kurz i strumienie wody, odpowiedni do zastosowań w pomieszczeniach technicznych i środowiskach przemysłowych.
Szeroki zakres pomiarowy: Pomiar temperatur od -50 do +150°C, do zastosowań w przepływach zimnego i gorącego powietrza oraz wody.

Montaż, konserwacja i zastosowania

Czujnik jest przeznaczony do montażu w kanałach powietrznych i może być stosowany w instalacjach rurowych przy użyciu osłony zanurzeniowej. Prawidłowa pozycja czujnika zapewnia reprezentatywny pomiar temperatury medium. Obudowa umożliwia bezpieczne i uporządkowane podłączenie za pomocą listwy zaciskowej. Dzięki pasywnej konstrukcji czujnik nie wymaga zasilania. Wykorzystuje się go w budownictwie użyteczności publicznej, mieszkalnym oraz w przemysłowych systemach HVAC, gdzie wymagany jest niezawodny pomiar temperatury.

Informacje praktyczne

Czujnik wyposażony jest w stal nierdzewną sondę o długości 100 mm i średnicy 6 mm, co zapewnia odpowiednią głębokość zanurzenia dla wiarygodnego pomiaru temperatury w kanale lub medium. Obudowa wykonana jest z wytrzymałego tworzywa sztucznego i posiada dławnicę kablową z odciążeniem, gwarantującą solidne podłączenie. Element NTC10k (10k2) przekazuje sygnał rezystancyjny bezpośrednio do regulatora. Ta wersja nadaje się zarówno do zastosowań kanałowych, jak i rurowych, gdzie wymagana jest trwała instalacja i stabilny pomiar.

Marka	Belimo
Kategoria	Czujniki i regulatory
GTIN	7630498100437
Numer artykułu producenta	01DT-1LL
Numer artykułu:	23010041

Specyfikacje

Kod kategorii	101
With mounting material	Tak
Suitable for wall mounting	Nie
Suitable for ceiling mounting	Nie
Suitable for duct mounting	Tak
Suitable for tube mounting	Tak
Suitable for air	Tak
Suitable for liquids	Tak
Suitable for gases	Nie
With housing	Tak
Cover attachment	Screwed
Sensor element inside housing	Nie
Sensor element outside housing	Tak
Fixed cable to sensor	Nie
Sensor length	100 mm
Insert length	100 mm
Diameter sensor element	6 mm
Material element	Stainless steel
Technology	Other
Active temperature measurement	Nie
Passive temperature measurement	Tak
Average temperature measuring	Nie
Number of measuring points	1
Measurement of CO2	Nie
Measurement of VOC	Nie
Measurement of relative air humidity	Nie
Measurement of absolute air humidity	Nie
Enthalpy measurement	Nie
Measurement of dewpoint	Nie
Particulate matter measurement (PM)	Nie
Temperature measuring range (min)	-50 °C
Temperature measuring range (max)	150 °C
Number of measuring ranges	1
Offset setting possible	Nie
Trend representation	Nie
Error registration possible	Nie
Sensor type	NTC, 10K-2
Potentiometer with adjustment knob	Nie
Supporting protocol for BACnet	Nie
Supporting protocol for Modbus	Nie
Supporting protocol for MP (multi point)	Nie
Supporting protocol for KNX	Nie
LoRa technology	Nie
NFC (Near Field Communication)	Nie
Bluetooth	Nie
Wi-Fi-compatible	Nie
Standby push button	Nie
Wireless	Nie
With display	Nie
Type of power supply	None
Type of electric connection	Terminal board
With reverse polarity protection	Nie
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Explosion-proof	Nie
Degree of protection (IP)	IP65

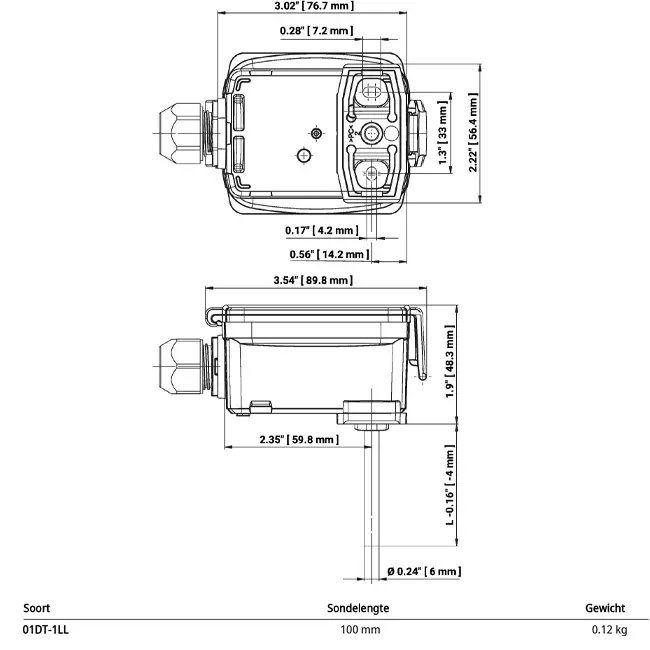

Housing height	56.4 mm
Housing width	76.7 mm
Housing depth	89.8 mm
Housing colour	Orange
Compatible with Apple HomeKit	Nie
Compatible with Google Assistant	Nie
Compatible with Amazon Alexa	Nie
IFTTT support available	Nie
Scope of application	Immersion tube/duct
