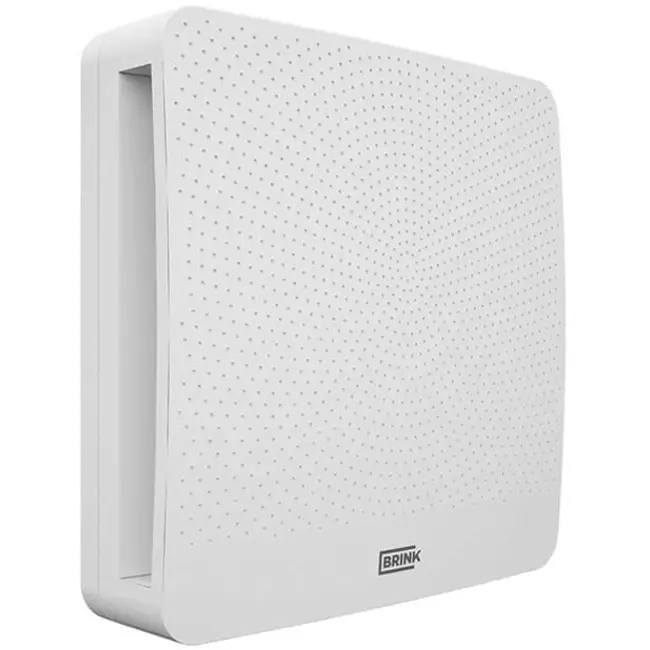

Brink wewnętrzny wentylator Mix sterowany CO2 – do 70 m³/h

Brink Indoor Mixfan

Zrównoważona wentylacja MVHR, ale bez kanałów nawiewnych? Żaden problem!

Brink Indoor Mixfan to wentylator do pomieszczeń mieszkalnych sterowany CO2, należący do systemu Multi Air Supply firmy Brink. System nawiewu Multi Air firmy Brink składa się z systemu MVHR w połączeniu z jednym lub większą liczbą wentylatorów miksujących na pokój dzienny oraz oddzielnego czujnika CO2 dla przestrzeni cyrkulacyjnej.

W przeciwieństwie do tradycyjnej konstrukcji MVHR zrezygnowano tu z kanałów nawiewnych, ponieważ powietrze napływające z centralnego słupa klatki schodowej (holu i podestu) jest wdmuchiwane do pomieszczeń mieszkalnych. Dzięki temu zrównoważona wentylacja z odzyskiem ciepła jest możliwa w nowych budynkach, a w istniejących budynkach system wentylacji mechanicznej można teraz łatwo zastąpić jednostką MVHR w połączeniu z urządzeniem Mixfan.

Zalety wentylatora Brink Indoor Mixfan

• Łatwy w wykonaniu, ponieważ nie ma kanałów zasilających
• Wystarczy wymienić skrzynkę odciągową na energooszczędną jednostkę MVHR
• Całkowicie kontrolowany pod względem emisji CO2 w pomieszczeniu i energooszczędny, ponieważ nie ma oporu w kanale
• Nie jest konieczne okablowanie pomiędzy MVHR a Indoor Mixfan

Jak to działa?

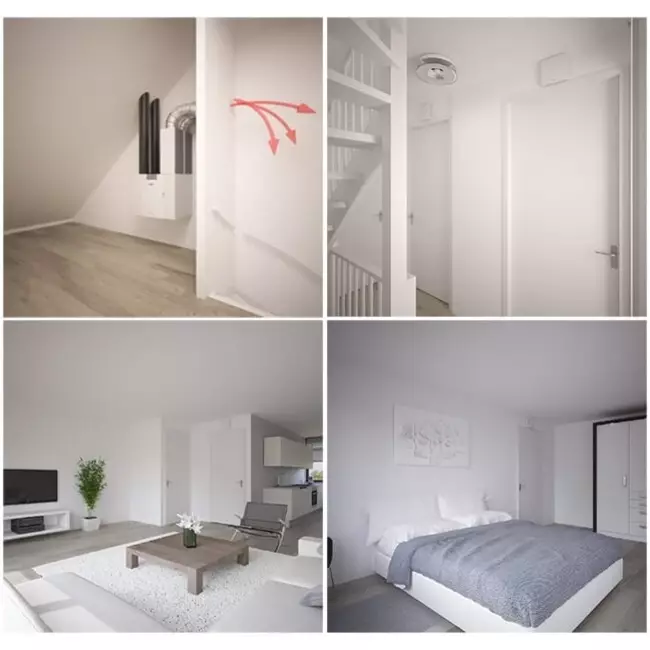

System oparty jest na systemie Brink MVHR. Ponieważ system Multi Air Supply nie posiada kanałów nawiewnych, Brink MVHR wdmuchuje powietrze nawiewane przez kolumnę klatki schodowej do pomieszczeń mieszkalnych. Pomieszczenia mieszkalne w domu są wentylowane przez Indoor Mixfan, a powietrze pochodzi z „przestrzeni cyrkulacyjnej”, takiej jak hol lub podest. Indoor Mixfan jest umieszczony nad drzwiami salonu. Powietrze jest zasysane z salonu przez Mixfan w miarę potrzeb. Jednocześnie powietrze przepływa z centralnego podestu lub korytarza do odpowiedniej sypialni lub salonu poprzez nawiew przelewowy (szczelina pod drzwiami lub kratką).

Brink wewnętrzny wentylator Mix sterowany CO2 – do 70 m³/h zostało wyprodukowane w Holandii, dlatego można je skonfigurować wyłącznie w języku holenderskim.

Każdy wentylator miksujący Indoor posiada czujnik CO2. Gdy zawartość CO2 w salonie stanie się zbyt wysoka, Mixfan zostanie automatycznie włączony, a powietrze będzie nawiewane do obszaru cyrkulacji. Powietrze w obszarze cyrkulacji jest powietrzem mieszanym i oprócz świeżego powietrza zewnętrznego zawiera również niewielką ilość powietrza pobieranego z pomieszczeń mieszkalnych przez wentylatory Indoor Mix. W obszarze cyrkulacji znajduje się aktywny czujnik CO2 podłączony do jednostki MVHR. Dzięki temu jednostka MVHR będzie szybciej wentylować, gdy zawartość CO2 w obszarze cyrkulacji stanie się zbyt wysoka.

Powietrze zasysane jest przelewem do pomieszczeń wilgotnych takich jak łazienka, toaleta i kuchnia. W ten sposób powietrze jest zasysane mechanicznie z powrotem do jednostki Brink MVHR.

Plusy i minusy

• Można regulować zarówno przepustowość, jak i wartość CO2
• Bardzo łatwy montaż w ścianie
• Deklaracja TNO dotycząca równoważności „gwarantowanej jakości powietrza”
• Indoor Mixfan potrzebuje jedynie zasilania 230V

Dane techniczne

• Wydajność wentylacji do 35, 50 lub 70 m³/h, regulowana za pomocą przełączników DIP
• Zintegrowany czujnik CO2 z pomiarem w powietrzu wywiewanym z salonu
• Ustawianie jakości powietrza za pomocą przełączników DIP:
• Niski poziom CO2: 600 lub 800 ppm
• Wysoka zawartość CO2: 1000 lub 1200 ppm
• Poziom hałasu: 30 dB(A) przy 50 m³/h
• Pobór mocy: maks. 2,5 W
• Wymiary zaślepek: 210 x 210 x 53 mm
• Minimalna grubość ścianki: 68 mm
• W zestawie mankiet dźwiękochłonny do ścian o grubości do 250 mm
• Nawiercony otwór: około 170 mm
