Piezoelektryczny element pomiarowy
Zakres pomiarowy: od -100 do 2500 Pa
8 wybieranych zakresów pomiarowych
Stopień ochrony IP65

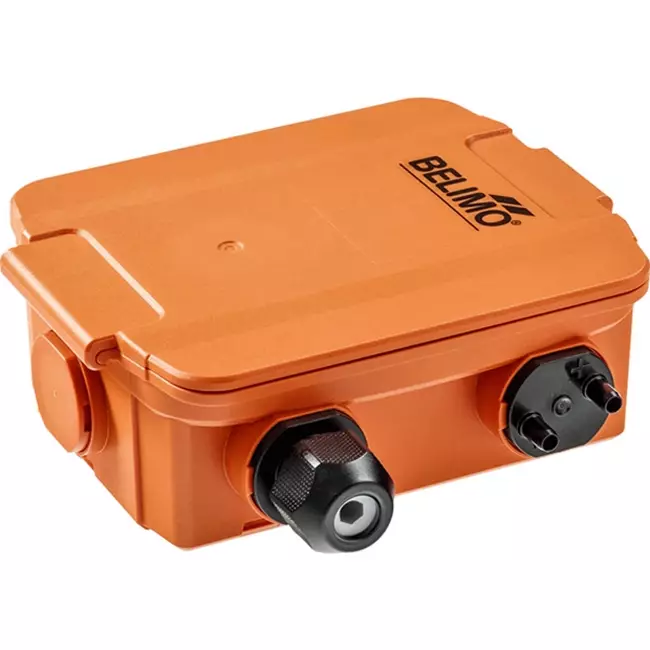

Czujnik różnicy ciśnień Belimo do 2500 Pa - 22ADP-184

Czujnik różnicy ciśnień Belimo to precyzyjny sensor zaprojektowany specjalnie do monitorowania powietrza oraz innych gazów niepalnych w systemach HVAC. Sensor łączy wysoką dokładność pomiaru z bardzo solidną konstrukcją. Dzięki obudowie o stopniu ochrony IP65 urządzenie jest całkowicie odporne na kurz i wodę rozpryskiwaną, co zapewnia niezmienną niezawodność nawet w trudnych warunkach. Czyni to czujnik różnicy ciśnień idealnym wyborem do kontroli filtrów powietrza, nadzoru wentylatorów oraz precyzyjnego regulowania ciśnienia w strefach ewakuacyjnych bez dymu. Sensor cechuje się dużą elastycznością zastosowań dzięki ośmiu konfigurowalnym zakresom pomiarowym oraz różnym sygnałom wyjściowym.

Zalety i funkcje

Technologia pomiaru piezoelektrycznego: Wyposażony w wysokiej jakości element sensoryczny, który wiarygodnie rejestruje nawet najmniejsze różnice ciśnień.
Uniwersalne sygnały wyjściowe: Obsługuje zarówno 0...5/10 V, jak i 4...20 mA, co gwarantuje bezproblemową integrację z każdym systemem zarządzania budynkiem (BMS).
Stopień ochrony IP65: Solidna, odporna na promieniowanie UV obudowa jest całkowicie pyłoszczelna oraz chroniona przed strugami wody, co czyni ją idealną do montażu w wilgotnych centralach wentylacyjnych lub pomieszczeniach technicznych.
8 konfigurowalnych zakresów pomiarowych: Dzięki przełącznikom DIP łatwo wybiera się odpowiedni zakres (-100 do 2500 Pa), co umożliwia stosowanie czujnika w niemal każdym projekcie.

Instalacja, konserwacja i zastosowania

Czujnik różnicy ciśnień Belimo został zaprojektowany do montażu na ścianach, przewodach lub bezpośrednio w centralach wentylacyjnych. Aby zapewnić prawidłową pracę przy pomiarze różnicy ciśnień, dostarczone komplety przewodów są podłączane do złączek czujnika (6 mm). Obudowa oferuje bezpieczne i przejrzyste podłączenie za pomocą wymiennego bloku zaciskowego oraz dławnicy kablowej z odciążeniem ciągu. Czujnik znajduje szerokie zastosowanie w budynkach użyteczności publicznej oraz przemyśle, między innymi do nadzoru filtrów, kontroli wentylatorów i utrzymywania nadciśnienia w strefach ewakuacyjnych bez dymu.

Dołączone elementy

Czujnik różnicy ciśnień Belimo jest standardowo dostarczany z:

Płytą montażową (obudowa w kształcie litery L)
Zestawem rurki Pitota, w tym 2 złączki do kanałów powietrznych, 2 m przewodu oraz śruby mocujące

Marka	Belimo
Kategoria	Czujniki i regulatory
GTIN	7630498100901
Numer artykułu producenta	22ADP-184
Numer artykułu:	23010044

Specyfikacje

Kod kategorii	101
Supply voltage	24 V
Measuring range (min)	-100 °C
Measuring range (max)	2500 °C
Max. overpressure	40 Pa
Suitable for air	Tak
Suitable for water	Nie
Suitable for gases	Tak
Suitable for ammonia	Nie
Suitable for oil	Nie
Suitable for glycol	Nie
Suitable for steam	Nie
Medium temperature (continuous) (min)	-10 °C
Medium temperature (continuous) (max)	50 °C
Readable	Nie
With display	Nie
Degree of protection (IP)	IP65
Explosion-proof	Nie
Połączenie	Hose pillar
Measuring element	Piezo
Housing material	Plastic

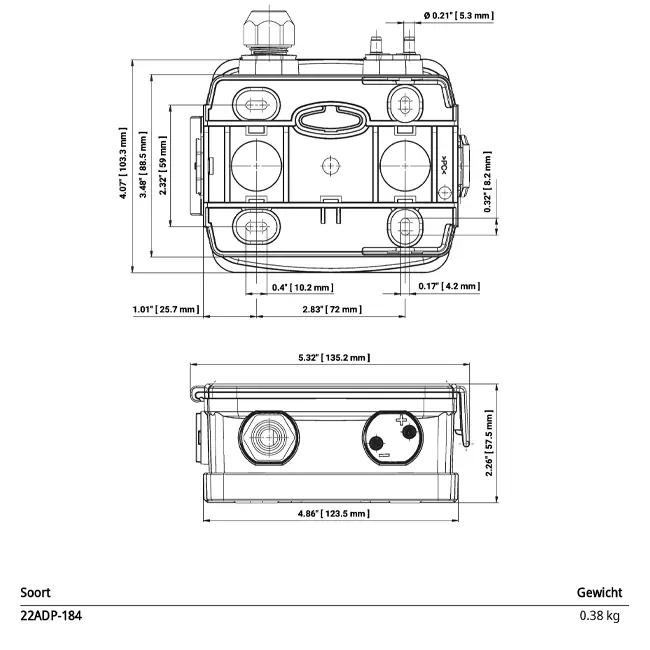

Wysokość	152 mm
Szerokość	65 mm
Głębokość	162 mm
Output signal	0 - 10 V
