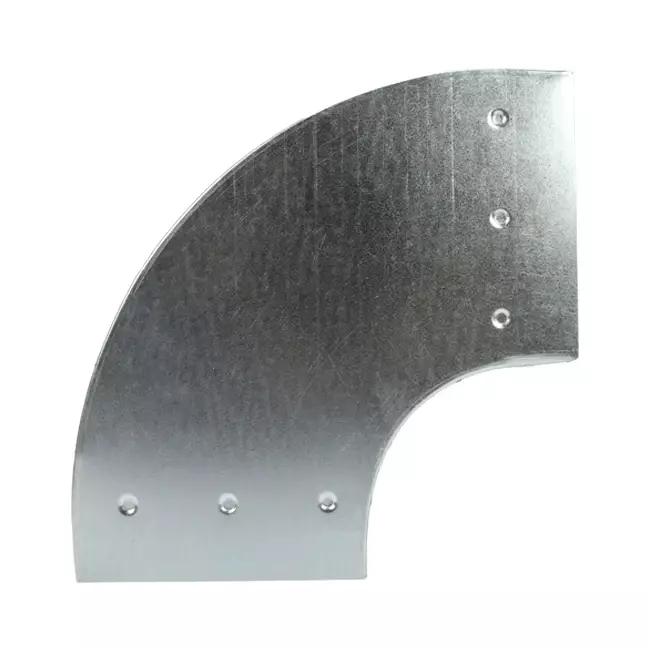

Ocynkowane kolanko 90 stopni 170x80 mm

To ocynkowane kolanko 90 stopni o wymiarach 170x80 mm ma końcówkę wlotową, która opada bezpośrednio na kanał, bez potrzeby stosowania dodatkowego łącznika do połączenia kolanka z kanałem wlotowym.

Kanały wlotowe to kanały wentylacyjne, które są zintegrowane z podłogą lub betonem, aby umożliwić dystrybucję lub wyciąganie powietrza w budynkach. Te elastyczne produkty są zaprojektowane tak, aby były niewidoczne i są powszechnie stosowane w nowych projektach budowlanych i renowacyjnych. Ponadto, kanały wlotowe mogą być stosowane w ścianach, podłogach i/lub sufitach. W połączeniu z prostym kanałem kanałowym i różnymi kształtkami, kanał wentylacyjny może być skonstruowany zgodnie z wymaganiami. Dostępne są zarówno kanały okrągłe, jak i prostokątne. Niektóre zalety kanałów wlotowych obejmują wydajny przepływ powietrza, oszczędność miejsca, redukcję hałasu i elastyczność projektowania.

Specyfikacje produktu

Nasze wlotowe kanały powietrzne są specjalnie zaprojektowane do użytku w budownictwie mieszkaniowym i podłogach odpowiadających budownictwu mieszkaniowemu. Ponadto te trwałe produkty są wytwarzane z wysokiej jakości stali galwanizowanej. Stal ta jest pokryta odporną na korozję powłoką cynkową, nakładaną zgodnie z niezawodnym procesem Sendzimira, w którym nakładana jest dwustronna powłoka cynkowa. Gwarantuje to solidną i trwałą ochronę przed korozją, zgodnie z normami NEN-EN 10346 i NEN-EN 10143.

W zależności od wymiarów kanału powietrznego wybieramy najbardziej odpowiednią grubość blachy, aby zapewnić wytrzymałość i funkcjonalność. W przypadku kanałów szczelinowych w rozmiarze 170x80 mm stosuje się blachę o grubości 0,5 mm, podczas gdy większe rozmiary, takie jak 220x80 mm i 300x80 mm, są wykonane z blachy o grubości 0,6 mm. Połączenia poprzeczne w prostokątnych kanałach wlewowych są wykonane jako połączenia przesuwne przy użyciu mufy. Połączenia te są bezpiecznie mocowane za pomocą wkrętów samowiercących. Aby zapobiec przedostawaniu się wody lub cementu do kanału powietrznego, złącza są wykończone taśmą PVC. Połączenia wzdłużne są wykonywane w postaci połączeń kołnierzowych lub zgrzewanych punktowo. Te cechy sprawiają, że nasze ocynkowane składane kanały powietrzne są niezawodnym wyborem dla projektów budowlanych, w których trwałość i jakość są najważniejsze.

Marka	Econox
Kategoria	Kanały wentylacyjne stalowe 170x80mm
GTIN	8719544284600
Numer artykułu producenta	10064020
Numer artykułu:	10064020

Specyfikacje

Kod kategorii	179
Model	Uninsulated duct
Material duct	Steel
Material quality duct	Other
Wall thickness duct	0.5 mm
Outer surface protection	Sendzimir galvanised
Inner surface protection	Sendzimir galvanised
Outside colour	Zinc
Nom. szerokość kanału	172 mm
Nom. wysokość kanału	82 mm
Połączenie 1	Insteekeind
Połączenie 2	Insteekeind
Outer bend model	Smooth bend
Inner bend model	Smooth bend
Change of direction	Horizontal
Bend angle	90 °
Length of connection 1	241 mm
Working length connection 1	196 mm
Length of connection 2	241 mm
Working length connection 2	195 mm
Max. overpressure	1000 Pa
Air tightness class according to EN 1751	C
Embeddable in concrete	Tak
