Element Ni1000TK5000
Zakres pomiarowy: -35 do +90 °C
Bez ingerencji w rurę
Stopień ochrony IP54

Czujnik temperatury instalacyjnej Belimo Ni1000TK5000 - 01HT-1D

Czujnik temperatury instalacyjnej Belimo został opracowany do mierzenia temperatury wody w instalacjach rurowych za pomocą kontaktu powierzchniowego. Mosiężny styk sprężynowy zapewnia szybkie reagowanie i dokładny odczyt temperatury bez konieczności nawiercania czy przerywania rury. Pasywny element Ni1000TK5000 precyzyjnie przekształca zmierzoną temperaturę na sygnał rezystancyjny, który jest przetwarzany przez system sterowania. Na podstawie tej wartości pomiarowej instalacja jest automatycznie regulowana dla stałej i efektywnej kontroli klimatu.

Zalety i funkcje

Element Ni1000TK5000: Pasywny czujnik rezystancyjny o charakterystyce Ni1000TK5000, przeznaczony do sterowników i systemów BMS skonfigurowanych specjalnie dla tego typu czujnika.
Mosiężny styk sprężynowy: Zapewnia trwały i stabilny kontakt z powierzchnią rury dla szybkiego i wiarygodnego pomiaru temperatury bez konieczności nawiercania rury.
Łatwy montaż instalacyjny: Montowany na zewnątrz rury za pomocą opaski zaciskowej, odpowiedni dla rur o średnicy od 20 do 110 mm.
Obudowa z blokiem zaciskowym: Wyposażona w zabezpieczoną przestrzeń przyłączeniową z wtykowymi zaciskami zapewniającymi bezpieczną i przejrzystą instalację.
Stopień ochrony IP54: Odporny na kurz i zachlapania, nadaje się do zastosowań w pomieszczeniach technicznych.
Zakres pomiarowy -35 do +90°C: Przystosowany do typowych temperatur wody i ogrzewania w instalacjach HVAC.

Instalacja, konserwacja i zastosowania

Czujnik montuje się na zewnętrznej stronie rury za pomocą dostarczonej opaski zaciskowej, odpowiedniej dla średnic rur od 20 do 110 mm. Dla optymalnej dokładności pomiaru zdecydowanie zaleca się stosowanie pasty przewodzącej ciepło, aby zminimalizować wpływ powietrza otoczenia na wynik pomiaru. Obudowa umożliwia bezpieczne podłączenie poprzez wtykowy blok zaciskowy. Dzięki pasywnej konstrukcji nie wymaga zasilania. Czujnik jest stosowany w obiektach użyteczności publicznej, budownictwie mieszkaniowym oraz przemysłowych systemach HVAC do pomiaru temperatury w rurociągach bez ingerencji w samą rurę.

Informacje praktyczne

Czujnik temperatury instalacyjnej wyposażony jest w mosiężny styk sprężynowy, który stale kontaktuje się z powierzchnią rury. Obudowa wykonana jest z odpornego na uderzenia i promieniowanie UV tworzywa sztucznego, posiada również dławik kablowy z zabezpieczeniem przed wyrwaniem celem niezawodnego podłączenia. Element Ni1000TK5000 przekazuje sygnał rezystancyjny bezpośrednio do sterownika. Czujnik nadaje się do zastosowań instalacyjnych w systemach grzewczych, wentylacyjnych i klimatyzacyjnych, gdzie wymagana jest łatwa instalacja bez ingerencji w rurociąg.

Marka	Belimo
Kategoria	Czujniki i regulatory
GTIN	7630498100543
Numer artykułu producenta	01HT-1D
Numer artykułu:	23010042

Specyfikacje

Kod kategorii	101
With mounting material	Tak
Suitable for wall mounting	Nie
Suitable for ceiling mounting	Nie
Suitable for duct mounting	Nie
Suitable for tube mounting	Tak
Suitable for air	Nie
Suitable for liquids	Tak
Suitable for gases	Nie
With housing	Tak
Cover attachment	Screwed
Sensor element inside housing	Nie
Sensor element outside housing	Tak
Fixed cable to sensor	Nie
Material element	Brass
Technology	Other
Active temperature measurement	Nie
Passive temperature measurement	Tak
Average temperature measuring	Nie
Number of measuring points	1
Measurement of CO2	Nie
Measurement of VOC	Nie
Measurement of relative air humidity	Nie
Measurement of absolute air humidity	Nie
Enthalpy measurement	Nie
Measurement of dewpoint	Nie
Particulate matter measurement (PM)	Nie
Temperature measuring range (min)	-35 °C
Temperature measuring range (max)	90 °C
Number of measuring ranges	1
Offset setting possible	Nie
Trend representation	Nie
Error registration possible	Nie
Sensor type	Ni1000 TK5000
Potentiometer with adjustment knob	Nie
Supporting protocol for BACnet	Nie
Supporting protocol for Modbus	Nie
Supporting protocol for MP (multi point)	Nie
Supporting protocol for KNX	Nie
LoRa technology	Nie
NFC (Near Field Communication)	Nie
Bluetooth	Nie
Wi-Fi-compatible	Nie
Standby push button	Nie
Wireless	Nie
With display	Nie
Type of power supply	None
Type of electric connection	Terminal board
With reverse polarity protection	Nie
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Explosion-proof	Nie
Degree of protection (IP)	IP54

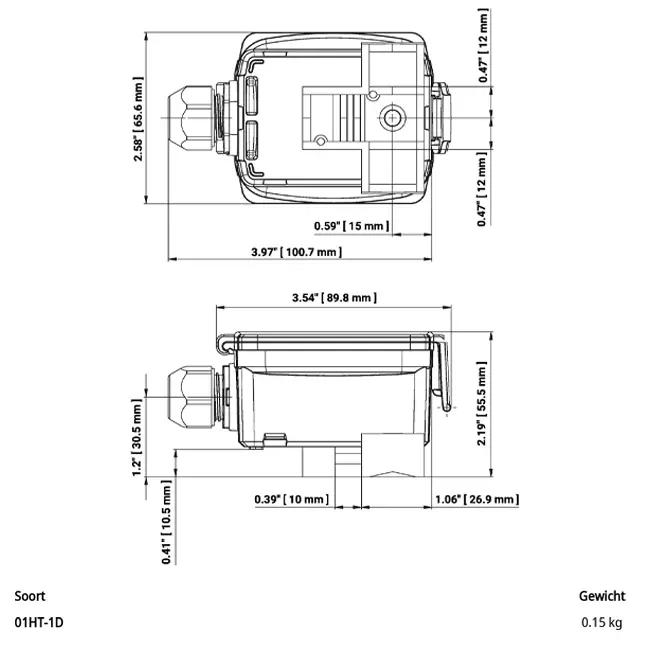

Housing height	65.6 mm
Housing width	100.7 mm
Housing depth	89.8 mm
Housing colour	Orange
Compatible with Apple HomeKit	Nie
Compatible with Google Assistant	Nie
Compatible with Amazon Alexa	Nie
IFTTT support available	Nie
Scope of application	Strap-on
