Pomieszczeniowy moduł sterujący Belimo do pomiaru CO₂, wilgotności i temperatury - wyświetlacz dotykowy ePaper - MP-Bus - P-22RTM-1800D-1

Moduł sterowania pokojem Belimo do CO₂, wilgotności powietrza i temperatury - ePaper touchdisplay - MP-Bus - P-22RTM-1800D-1

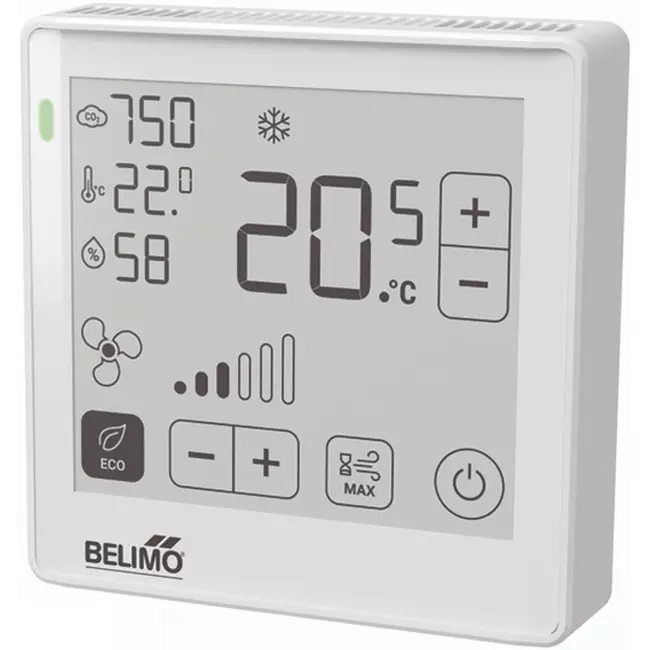

Belimo P-22RTM-1800D-1 to moduł sterowania pokojem (RAL 9003) do jednoczesnego pomiaru CO₂, względnej wilgotności powietrza oraz temperatury w pomieszczeniach, wyposażony we wbudowany ekran dotykowy ePaper do bezpośredniego wyświetlania i obsługi. Wysokokontrastowy wyświetlacz (69 x 62 mm) odbija światło otoczenia jak papier, jest czytelny w każdych warunkach oświetleniowych i obsługiwany za pomocą pól dotykowych. Dzięki komunikacji MP-Bus i trzem konfigurowalnym wyjściom analogowym moduł bezproblemowo integruje się z istniejącymi sterownikami innych producentów. Pomiar CO₂ realizowany jest za pomocą technologii NDIR z dwoma kanałami, co eliminuje konieczność regularnej kalibracji na świeżym powietrzu. Uruchomienie i konfiguracja odbywają się łatwo za pomocą aplikacji Belimo Assistant 2.

Zalety i funkcje

• Ekran dotykowy ePaper: Wbudowany, wysokokontrastowy wyświetlacz prezentuje aktualne wartości pomiarowe i status systemu bezpośrednio na ścianie, umożliwiając użytkownikowi ustawienie pożądanej temperatury i prędkości wentylatora poprzez pola dotykowe.
• Potrójny pomiar w jednym module: Moduł sterowania pokojem jednocześnie mierzy CO₂ (0-2000 ppm), względną wilgotność powietrza (0-100% RH) oraz temperaturę (0-50°C), co pozwala zaoszczędzić na okablowaniu i kosztach instalacji w porównaniu do stosowania osobnych sensorów.
• Technologia dwukanałowego CO₂ NDIR: Wbudowany kanał referencyjny automatycznie kompensuje dryft pomiarowy występujący w sensorach CO₂ z upływem czasu, eliminując potrzebę regularnej kalibracji na świeżym powietrzu, nawet przy stałym użytkowaniu 24/7.
• Komunikacja MP-Bus: Do ośmiu modułów może być podłączonych do jednej magistrali MP-Bus z zasilaniem i komunikacją przez ten sam przewód, co znacznie obniża koszty okablowania.
• Funkcja sygnalizacji jakości powietrza (światło sygnalizacyjne CO₂): Wbudowana dioda LED wizualnie wskazuje jakość powietrza za pomocą kolorów zielonego, żółtego i czerwonego, dając użytkownikom natychmiastową informację o potrzebie wentylacji pomieszczenia.
• Trzy konfigurowalne wyjścia analogowe: Wyjścia mogą być ustawione na 0-10 V, 2-10 V, 0-5 V lub 4-20 mA, co zapewnia kompatybilność z niemal wszystkimi obecnymi sterownikami.

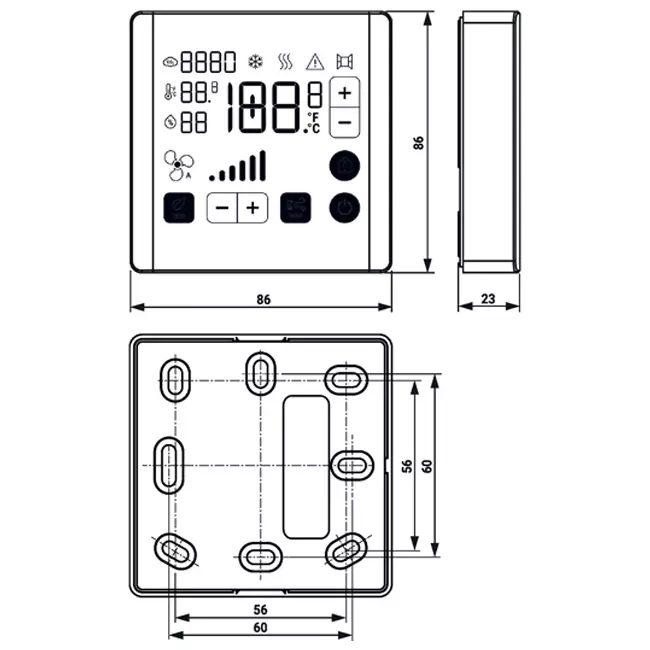

• Prosty montaż ścienny: Montaż na standardowej puszce podtynkowej z doprowadzeniem przewodów z tyłu, góry lub dołu, umożliwiając prowadzenie instalacji widocznej lub ukrytej w ścianie.

Instalacja, konserwacja i zastosowania

Moduł montuje się na ścianie za pomocą dołączonych wkrętów, najlepiej w reprezentacyjnym punkcie pomieszczenia, z dala od bezpośredniego nasłonecznienia, przeciągów i źródeł ciepła. Połączenie elektryczne realizowane jest przez złącza sprężynowe przeznaczone dla przewodów o przekroju 0,2 do 2,5 mm². Konfiguracja zakresów pomiarowych, wyjść analogowych, zawartości wyświetlacza oraz funkcji sygnalizacji CO₂ odbywa się poprzez aplikację Belimo Assistant 2. Zaleca się ponowną kalibrację czujnika CO₂ po pięciu latach użytkowania. Moduł sterowania pokojem znajduje zastosowanie przede wszystkim w systemach wentylacji biur, sal konferencyjnych, klas szkolnych, pokoi hotelowych oraz placówek opiekuńczych, gdzie kluczowa jest jakość powietrza, kontrola wilgotności i komfort użytkownika.
