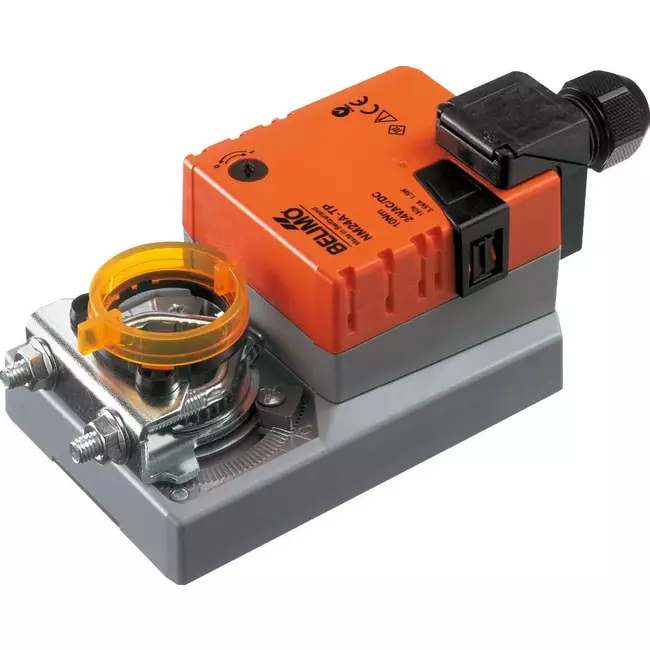

Serwomotor Belimo - 240V otwarty/zamknięty 10 Nm - NM24A-TP

Siłownik Belimo NM24A-TP to siłownik zaworu pozwalający na sterowanie przepustnicą regulacyjną w systemie wentylacyjnym. Za pomocą tego serwomotoru można otwierać i zamykać przepustnicę regulacyjną (sterowanie Belimo otwórz/zamknij). Ponieważ silnik można zamontować bezpośrednio na wale zaworu, jest on bardzo przyjazny dla użytkownika. Siłowniki zaworów są pakowane pojedynczo i dostarczane z listwą zabezpieczającą przed przekręceniem, mechanicznym wskaźnikiem położenia oraz opisem/schematem połączeń. Belimo posiada silniki bezszczotkowe i bezczujnikowe oraz algorytm wykrywający przeciążenia i zapobiegający przepaleniu. Pięcioletnia gwarancja.

Za pomocą tego serwomotoru można sterować przepustnicą regulacyjną o powierzchni do 2 m². W ciągu 150 sekund silnik osiąga kąt 90°, przy czym maksymalny kąt obrotu tego serwomotoru Belimo wynosi 95°.

Dane techniczne

Siłownik zaworu do zaworów o średnicy do ok. 2 m².
Moment obrotowy: 10 Nm
Czas trwania: stały 150 sekund
Maksymalny kąt skrętu: 95°
Napięcie zasilania: AC/DC 24V
Sterowanie: otwarte/zamknięte lub 3-punktowe
Poziom bezpieczeństwa: IP 54
Ręczna regulacja za pomocą przycisku
Sterowanie stykami przełączającymi/zamykającymi
Zacisk śrubowy przyłączeniowy z osłoną IP54
Obrót do wyboru (w lewo/w prawo)
Ograniczenie kąta skrętu zintegrowane mechanicznie
Uniwersalny blok zaciskowy do połączenia wału

Silnik Belimo montowany jest bezpośrednio na naszych przepustnicach sterujących sterowanych silnikiem. Zobacz naszą ofertę amortyzatorów sterowanych silnikiemtutaj.

Marka	Belimo
Kategoria	Napęd zaworu Belimo
GTIN	8719544154767
Numer artykułu producenta	NM24A-TP
Numer artykułu:	23010019

Specyfikacje

Automatyczne rozpoznawanie skoku	Nie
Stopień ochrony (IP)	IP54
Stopień ochrony (NEMA)	3
Szerokość	80 mm
Kod kategorii	101
Głębokość	124 mm
Styki końcowe	Nie
Odporny na wybuch	Nie
Nadaje się do zaworu	Nie
Odpowiedni do przyłącza powietrza	Tak
Ręcznie	Tak
Wysokość	70 mm
Styki pomocnicze	Nie
Opcjonalne styki pomocnicze	Tak
Regulowany zakres roboczy	Nie
Regulowane sprzężenie zwrotne położenia	Nie
Moment dokręcania	10 Nm
Żywotność	150 s
Materiał obudowy	Plastik
Maks. kąt obrotu	95 stopni
Maks. pobór mocy	4 VA
Z górnym kołnierzem ISO 5211 do montażu bezpośredniego	Nie
Z mechanicznym wskaźnikiem położenia	Tak
Z zerowym napięciem zwrotnym	Nie
Z funkcją bezpieczeństwa	Nie
Zamknięty bez napięcia	No
Raport pozycji	Nie
Sygnał sterujący	Trzypunktowy
Dopuszczalna wilgotność względna	0-95%
Aplikacja	Obrotowy
Napięcie zasilania	voedingsspanning--24-v-ac-dc
Samoregulująca się długość skoku	Nie
Temperatura otoczenia	-30-50
Transfer	Magnetyczny
Bezpotencjałowy styk przełączający	Tak
