- Zawiera sprężynę powrotną
- Stały kabel
- Odporność na przeciążenia
- Stopień ochrony IP42

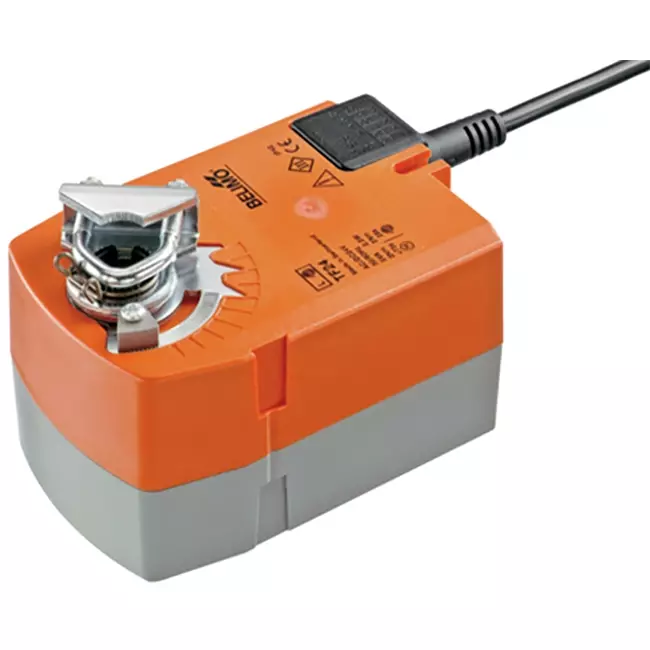

Belimo obrotowy siłownik przepustnicy ze sprężyną powrotną 24V - otwórz/zamknij - 2,5 Nm - TF24
Belimo TF24 to kompaktowy obrotowy siłownik przepustnicy ze sprężyną powrotną, przeznaczony do sterowania otwieraniem/zamykaniem małych sekcji przepustnic powietrza o powierzchni do ok. 0,5 m² w instalacjach technicznych budynków. Siłownik działa na zasadzie sygnału otwórz/zamknij: przy obecnym napięciu zasilania przechodzi do pozycji roboczej, napinając wewnętrzne sprężyny powrotne. W przypadku zaniku napięcia przepustnica automatycznie i samoczynnie powraca do bezpiecznej pozycji, napędzana energią zgromadzoną w sprężynie. Dzięki temu siłownik nadaje się do zastosowań wymagających określonej pozycji bezpieczeństwa, takich jak przepustnice przeciwpożarowe czy klapy oddymiające w mniejszych kanałach powietrznych. Silnik osiąga kąt obrotu 90° w ciągu 75 sekund, a powrót sprężynowy przywraca przepustnicę do pozycji w mniej niż 25 sekund. Pobór mocy w stanie spoczynku wynosi 1,5 W, a poziom hałasu silnika to 50 dB(A). Z momentem obrotowym 2,5 Nm i kompaktowymi wymiarami jest szczególnie odpowiedni do małych przepustnic w systemach wentylacyjnych.
Zalety i funkcje
- Kompaktowy i lekki: Ważący zaledwie 0,62 kg siłownik z momentem obrotowym 2,5 Nm idealnie nadaje się do małych sekcji przepustnic powietrza do ok. 0,5 m², gdzie przestrzeń jest ograniczona.
- Automatyczny powrót sprężynowy przy zaniku zasilania: Przepustnica powraca do pozycji bezpieczeństwa w ciągu 25 sekund bez konieczności zewnętrznego zasilania czy sterowania.
- Regulowany kierunek ruchu poprzez montaż L/P: Kierunek obrotu zarówno silnika, jak i powrotu sprężynowego ustawia się podczas montażu, co gwarantuje elastyczne wykorzystanie w różnych konfiguracjach montażowych przepustnic.
- Regulowany kąt obrotu: Kąt obrotu można mechanicznie ustawić od 37% w krokach co 2,5% aż do maksymalnie 95°, co pozwala dokładnie dopasować działanie do zakresu otwarcia przepustnicy.
- Bezpieczny tryb przeciążeniowy bez wyłączników krańcowych: Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapobiega zużyciu i upraszcza instalację.
- Stopień ochrony IP42: Siłownik jest chroniony przed kapaniem wody oraz przedostawaniem się ciał stałych, dzięki czemu nadaje się do zastosowań wewnątrz budynków, np. w centralkach wentylacyjnych i systemach klimatyzacji.
Instalacja, konserwacja i zastosowania
Siłownik montuje się bezpośrednio na osi przepustnicy za pomocą dołączonego uniwersalnego pierścienia zaciskowego, przeznaczonego do wałków o średnicy od 6 do 12,7 mm. Oś musi mieć długość co najmniej 84 mm i wystawać na minimum 20 mm. Dołączona blokada obrotu zapobiega przemieszczaniu się siłownika razem z wałkiem. Kierunek ruchu silnika i powrotu sprężyny ustawia się poprzez kierunek montażu (L/P). Kąt obrotu reguluje się mechanicznie za pomocą ograniczników do maksymalnie 95°. Model TF24 nie posiada ręcznej regulacji. Podłączenie elektryczne wykonuje się za pomocą stałego kabla o długości 1 metra z dwoma żyłami o przekroju 0,75 mm². Siłownik jest bezobsługowy i nadaje się do sterowania otwieraniem/zamykaniem małych sekcji przepustnic powietrza w jednostkach wentylacyjnych, fancoilach, mniejszych centralach klimatyzacyjnych oraz klapach oddymiających w obiektach użyteczności publicznej i budownictwie mieszkaniowym.
| Marka | Belimo |
| Kategoria | Napęd zaworu Belimo |
| GTIN | 7630498115677 |
| Numer artykułu producenta | TF24 |
| Numer artykułu: | 23010064 |
Specyfikacje
| Kod kategorii | 101 |
| Suitable for air accessory | Tak |
| Supply voltage | 24 V AC/DC |
| Control signal | 2-point |
| Energy consumption in operation | 2.5 W |
| Energy consumption at rest | 1.5 W |
| Model | Rotating |
| Regulation type on/off | Nie |
| Regulation type modulating | Tak |
| Regulation type splitrange | Nie |
| Connection cable length | 1 m |
| Transmission | With cogwheels |
| With direct mount top flange according to ISO 5211 | Nie |
| Return at zero supply voltage | Tak |
| Deactivated when closed | Tak |
| Automatic stroke recognition | Nie |
| Adjustable position feedback signal | Nie |
| Auxiliary contacts | Nie |
| Position reporting system | None |
| Auxiliary contacts optional | Nie |
| End contacts | None |
| Adjustable operating range | Nie |
| With mechanical setting indicator | Tak |
| Suitable for manual operation | Nie |
| Operating time | 75 s |
| Torque | 2.5 Nm |
| Potential free switch contact | Nie |
| Self-adjusting travel length | Nie |
| Max. angle of rotation | 95 ° |
| With safety function | Tak |
| Degree of protection (NEMA) | 2 |
| Degree of protection (IP) | IP42 |
| Max. electric power input | 5 VA |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Wysokość | 85 mm |
| Szerokość | 120 mm |
| Głębokość | 200 mm |
| Explosion-proof | Nie |
| Housing material | Plastic |
| Suitable for valve | Nie |
