Punkty plus

Klasa szczelności D, ATC 2
Rynna 80 mm
Łatwo dopasowuje się do rury
Gałęzie 80 mm

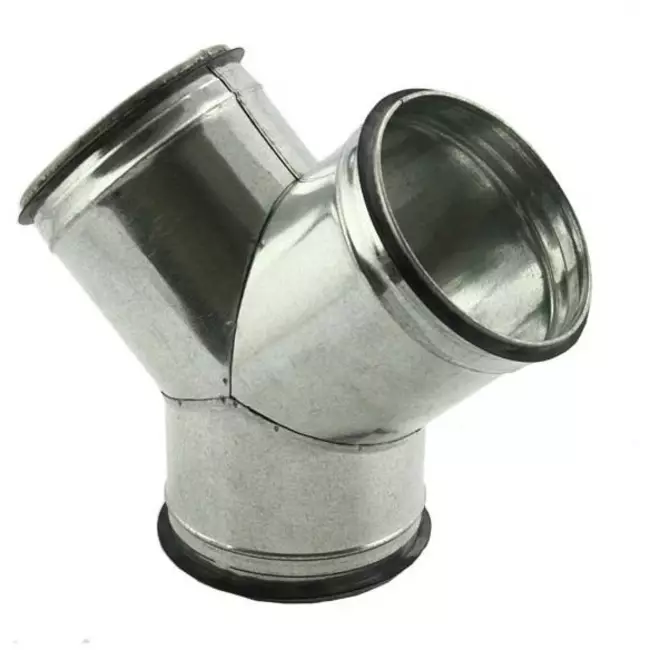

Średnica trójnika Ř 80 mm z 2 króćcami do Ø 80 mm (45°)

Za pomocą trójnika spiralnego Y (45°) można łatwo podzielić kanał powietrzny. Przewód ma średnicę 80 mm i znajdują się na nim dwa odgałęzienia o średnicy do 80 mm, które są do siebie prostopadłe.

Materiał i specyfikacje
Kształtki z naszego asortymentu produkowane są w najwyższej jakości przy użyciu wytrzymałej stali ocynkowanej metodą Sendzimira (Z275). Na rysunkach i pisemnych specyfikacjach znajdują się wszystkie wymiary dolnej części.

Klasa szczelności hermetycznej
Wszystkie rury spiro i ocynkowane kształtki spełniają rygorystyczną klasę szczelności D (ATC 2), zgodnie z normą EN12237. Zapewnia to doskonałą szczelność połączeń i powoduje niskie straty ciśnienia.

Łatwy montaż dzięki gumowej uszczelce
Nasze kształtki standardowo wyposażone są w gumową uszczelkę bezpieczeństwa. Ten pierścień uszczelniający zapewnia hermetyczne połączenie bez konieczności stosowania innych materiałów montażowych.

Marka	Econox
Kategoria	Rura spiral z kątami 45°
GTIN	8719544220035
Numer artykułu producenta	75170000
Numer artykułu:	75170000

Specyfikacje

Kod kategorii	129
Model	Uninsulated duct
Material duct	Steel
Material quality duct	Other
Wall thickness duct	0.5 mm
Production method	Longitudinal welded joint
Outer surface protection	Sendzimir galvanised
Inner surface protection	Sendzimir galvanised
Perforated inner wall	Nie
Outside colour	Zinc
Design form	Y-piece
Reverse (negative) T-piece model	Nie
Nominal duct diameter, connection 1	80 mm
Nominal duct diameter, connection 2	80 mm
Nominal duct diameter, connection 3	80 mm
With push-on profile	Nie
With push-on clamp	Nie
Z fabrycznie zamontowaną uszczelką	Tak
Eccentric	Nie
Angle	45 °
Working length connection 1	185 mm
Working length connection 2	120 mm
Insert length connection 1	36 mm
Insert length connection 2	36 mm
Insert length connection 3	36 mm
Air tightness class according to EN 1751	D
Embeddable in concrete	Nie
Anti-bacterial treatment	Nie
Antistatic version	Nie
Średnica	80 mm
Diameter 2	80 mm
Rodzaj izolacji	Nieizolowane
