Ubbink Air Excellent 48C - 48C element skrzyżowania

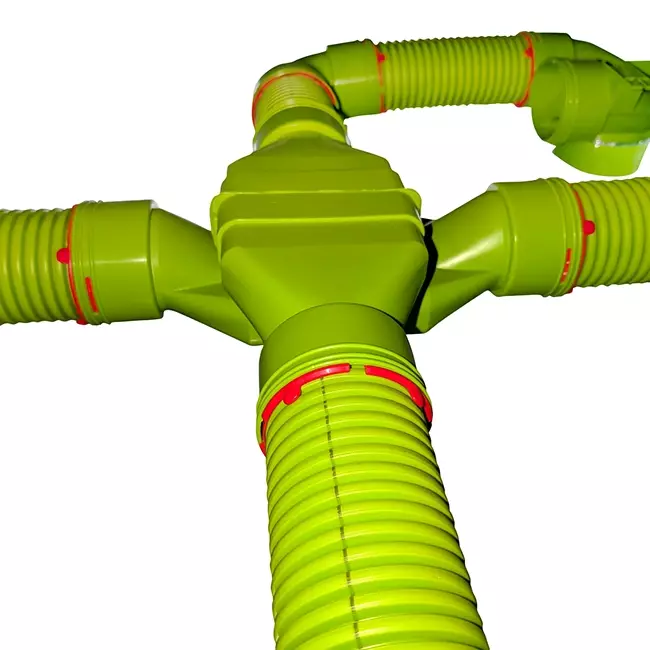

Element skrzyżowania Air Excellent 48C - 48C służy do przecinania dwóch półsztywnych kanałów 48C w minimalnej wysokości zabudowy. Ten element stosuje się, gdy przewody muszą się przecinać w podłogach, sufitach lub pomieszczeniach technicznych, gdzie każdy milimetr ma znaczenie. Dzięki kompaktowej konstrukcji możliwe jest wykonanie skrzyżowania bez zbędnego zwiększania całkowitej wysokości instalacji.

Zalety i funkcje

• Kompaktowe skrzyżowanie dwóch kanałów 48C: Przy niewielkiej wysokości zabudowy łatwo utworzysz przejście tam, gdzie kanały muszą się przecinać.
• Układanie warstw bez dodatkowej straty wysokości: Umieszczając drugi element skrzyżowania na pierwszym, przecinasz kanały bez zwiększania całkowitej wysokości instalacji.
• Szczelne połączenie powietrzne: Dołączone uszczelki 48C Click-Seal zapewniają niezawodne i szczelne połączenie.
• Antystatyczne i antybakteryjne wykonanie: Konstrukcja wspiera higieniczną dystrybucję powietrza i ogranicza osadzanie się kurzu w kanale.

Wydajność w praktyce

Kontrolowane skrzyżowanie kanałów zapobiega zagięciom i niepożądanym stratom ciśnienia na trasie przewodu. Dzięki wartości zeta równej 1,97 zarówno dla nawiewu, jak i wywiewu, spadek ciśnienia pozostaje przewidywalny w projekcie systemu wentylacyjnego. To pomaga utrzymać założoną wydajność powietrzną w pomieszczeniu bez konieczności zwiększania mocy wentylatora.

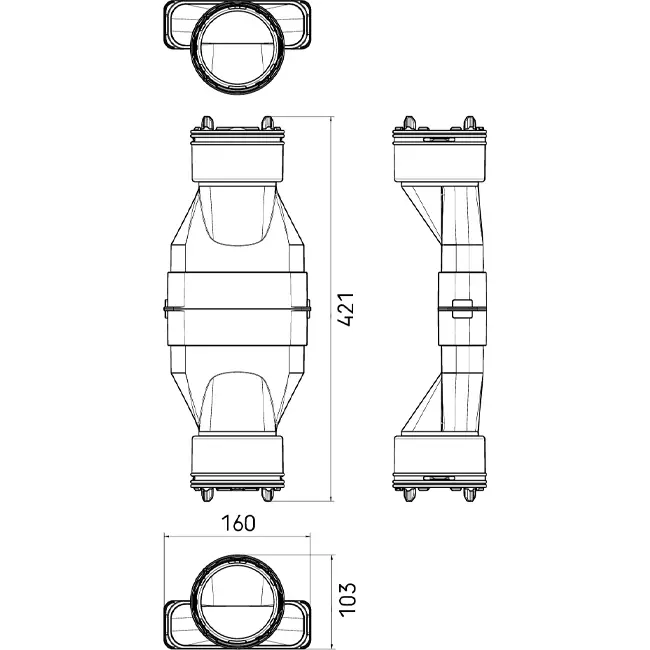

Element skrzyżowania jest przystosowany do pracy w temperaturach od -20 °C do 60 °C i spełnia normę klasy odporności ogniowej Euroklasa E. Przy długości 421 mm, szerokości 160 mm i wysokości 103 mm można go precyzyjnie zintegrować z podłogami lub sufitami. Waga około 0,285 kg zapewnia stabilny i solidny montaż.

Instalacja i konserwacja

Element skrzyżowania montuje się bezpośrednio pomiędzy kanałami 48C, zatrzaskując połączenie za pomocą zintegrowanych uszczelek Click-Seal. Brak konieczności stosowania kitu lub taśmy przyspiesza i usprawnia prace na budowie. Uszczelnienie mechaniczne jest trwałe i wymaga minimalnej konserwacji przez cały okres eksploatacji systemu wentylacyjnego.

Dzięki temu elementowi uzyskasz oszczędne miejsce i technicznie poprawne skrzyżowanie kanałów, bez kompromisów w zakresie szczelności powietrznej czy wydajności systemu.
