Szczelne połączenie 90
Zeta 1.15 - niskie straty ciśnienia
W zestawie pierścienie Click-Seal
Montaż bez użycia narzędzi

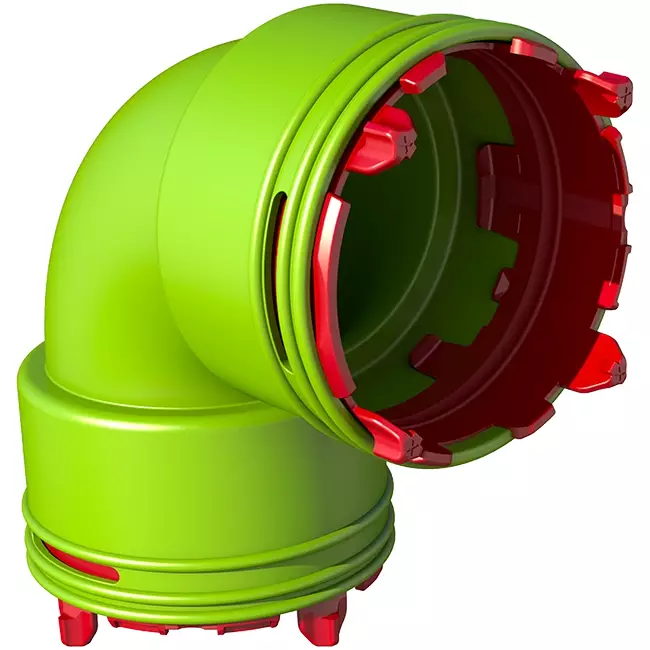

Ubbink Air Excellent 23C kąt 90° łącznik

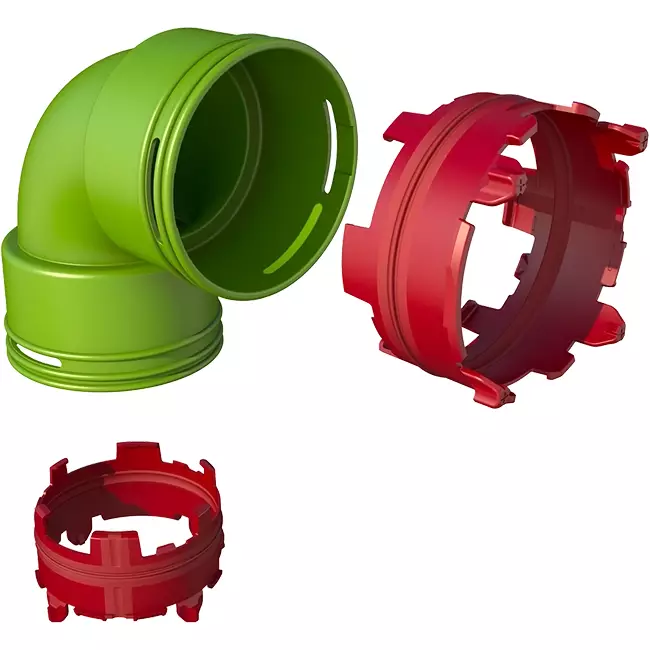

Łącznik kątowy Ubbink Air Excellent 23C o kącie 90° służy do połączenia dwóch kanałów 23C pod kątem prostym w systemie dystrybucji powietrza Air Excellent. Dzięki temu kolanu zapewnisz kontrolowaną zmianę kierunku o 90 stopni bez kompromisów w zakresie szczelności powietrza i wydajności systemu. Zestaw zawiera dwie uszczelki Click-Seal 23C, co umożliwia natychmiastowe wykonanie bezpiecznego i beznarzędziowego połączenia.

Zalety i funkcje

Szczelne połączenie: Uszczelki Click-Seal gwarantują niezawodną szczelność, zapobiegając niepożądanemu przedostawaniu się powietrza w kanałach.
Optymalizowane prowadzenie powietrza: Współczynnik zeta na poziomie 1,15 utrzymuje straty ciśnienia pod kontrolą, również przy wyższych przepływach powietrza.
Szybki montaż bez użycia narzędzi: System klik pozwala na efektywną instalację bezpośrednio na budowie.
Antystatyczny i antybakteryjny materiał: Materiał zapewnia higieniczny system wentylacji i ogranicza osadzanie się kurzu.
Certyfikat TÜV SÜD: Przebadany pod kątem jakości i bezpieczeństwa w zastosowaniach wentylacyjnych.

Wydajność i zastosowanie w praktyce

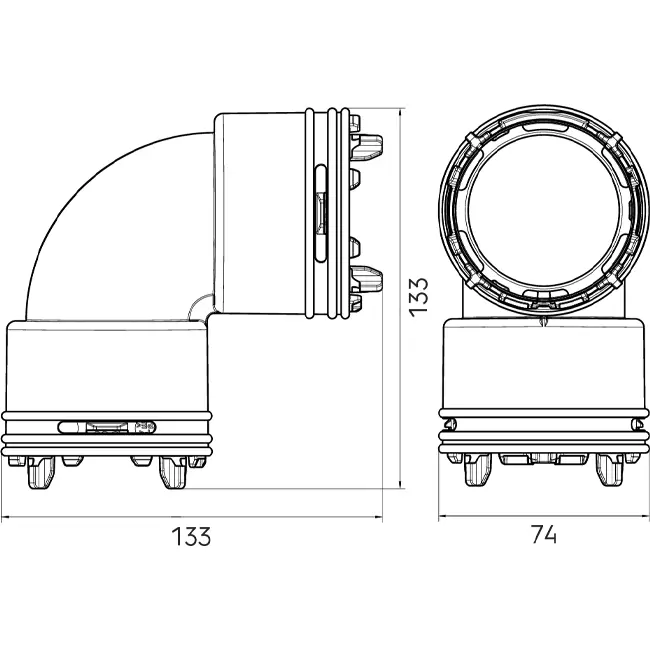

Kolano ma średnicę zewnętrzną 63 mm i zostało zaprojektowane tak, aby zapewnić stabilny przepływ powietrza zarówno na dopływie, jak i odpływie. Wartość zeta 1,15 pozwala na przewidywalne straty ciśnienia w systemie. Przy przepływie powietrza 30 m³/h strata ciśnienia wynosi około 2,4 Pa przy jednym połączeniu. Dzięki temu można precyzyjnie wymiarować całkowity układ kanałów, zachowując efektywność jednostki wentylacyjnej. Odporność temperaturowa od -20 °C do +60 °C sprawia, że kolano nadaje się do instalacji w podłogach, ścianach oraz w nieogrzewanych pomieszczeniach. Wymiary 133 x 133 x 74 mm zapewniają kompaktową i łatwą do zaplanowania zabudowę.

Montaż i zastosowania

Kolano 23C 90° stosuje się tam, gdzie kanał prowadzi się wzdłuż elementów konstrukcyjnych lub gdzie przestrzeń jest ograniczona. Dzięki niewielkiej wadze około 0,08 kg montaż jest wygodny, również nad sufitami podwieszanymi oraz w szybach technicznych. Klasa reakcji na ogień Euroklasa E odpowiada standardowym wymaganiom w budownictwie mieszkaniowym. Stałe dopasowanie w systemie 23C zapewnia stabilne, trwałe i odporne na konserwację połączenie przez cały okres eksploatacji instalacji.

Dzięki temu kolanu o kącie 90 stopni można precyzyjnie kierować przepływem powietrza w systemie wentylacyjnym, łącząc łatwość montażu z niezawodnymi i przewidywalnymi parametrami pracy.
