Punkty plus

Kompaktowe zagięcie 90
Niskie straty ciśnienia

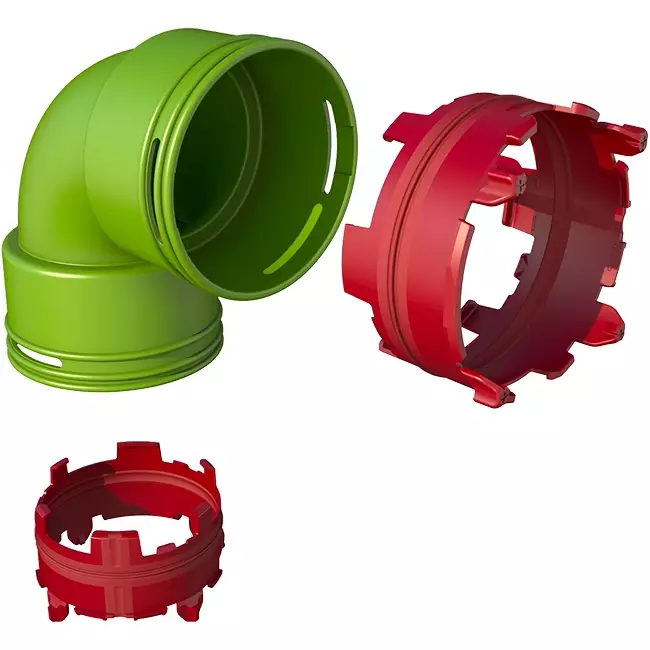

W zestawie pierścienie Click-Seal
Montaż bez użycia narzędzi

Ubbink Air Excellent 48C kolano 90° łącznik

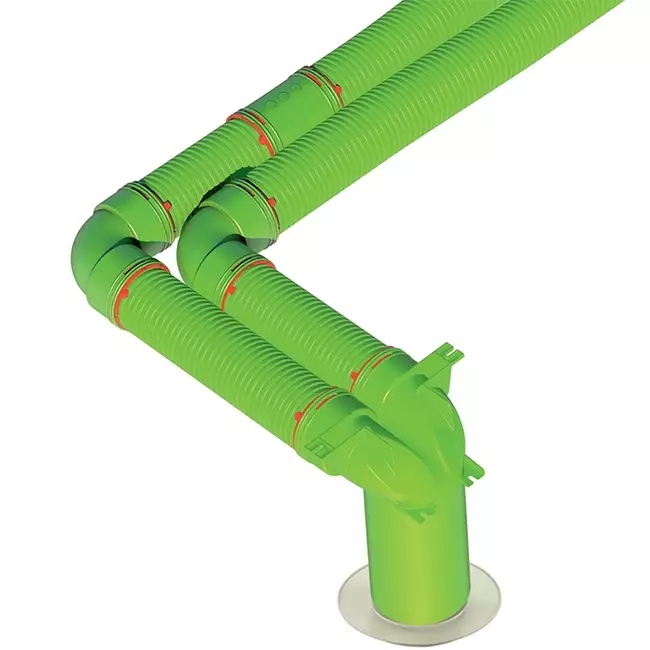

Łącznik kolanowy Air Excellent 48C o kącie 90° służy do łączenia dwóch kanałów 48C pod kątem prostym. Używasz tego kolana, gdy trasa kanału musi zmienić kierunek wewnątrz podłogi, ściany lub sufitu, nie tracąc przy tym szczelności powietrznej ani parametrów systemu. Dzięki dołączonym pierścieniom 48C Click-Seal montaż przebiega szybko i bez użycia narzędzi.

Zalety i funkcje

Bezszwowa zmiana kierunku o 90°: Zapewnia stałe i stabilne wygięcie trasy kanału w postaci jednego zintegrowanego elementu.
Szczelne połączenie: Pierścienie Click-Seal gwarantują niezawodne uszczelnienie i ograniczają nieszczelności powietrza.
Zminimalizowane straty ciśnienia: Przy wartości zeta wynoszącej 0,9 dla nawiewu i wywiewu dodatkowy opór w systemie jest kontrolowany.
Antystatyczne i antybakteryjne: Wykonanie wspiera higieniczną dystrybucję powietrza i ogranicza osadzanie się kurzu.

Parametry pracy

Starannie zaprojektowane kolano zapobiega niepotrzebnym turbulencjom i dodatkowym obciążeniom wentylatora. Przy przepływie powietrza 50 m³/h spadek ciśnienia wynosi około 5,2 Pa przy jednym podłączeniu. Przy zastosowaniu z dwoma połączeniami spadek ciśnienia na kanał jest znacznie niższy, co daje elastyczność podczas projektowania systemu wentylacyjnego.

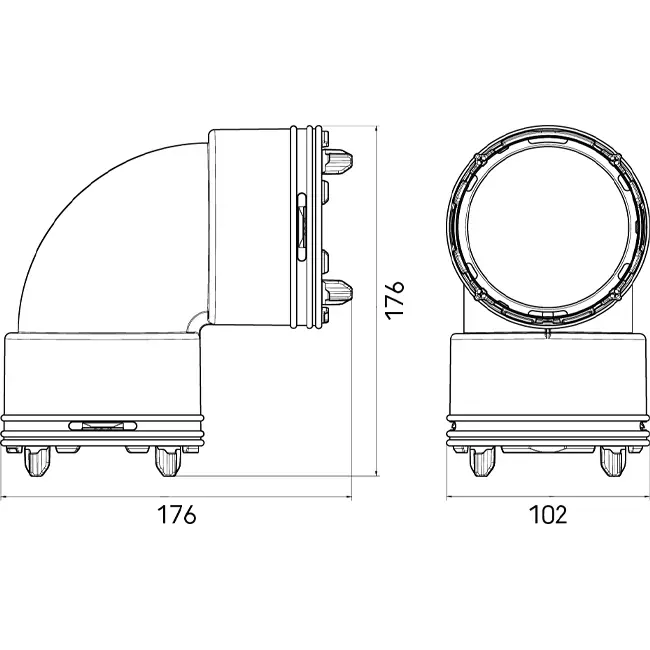

Kolano jest przystosowane do temperatur od -20 °C do 60 °C oraz spełnia wymogi klasy palności Euroklasa E. Wymiary 176 x 176 mm i wysokość 102 mm pozwalają łatwo zintegrować element w kompaktowej przestrzeni instalacyjnej. Waga około 0,135 kg zapewnia stabilny i wygodny montaż.

Instalacja i konserwacja

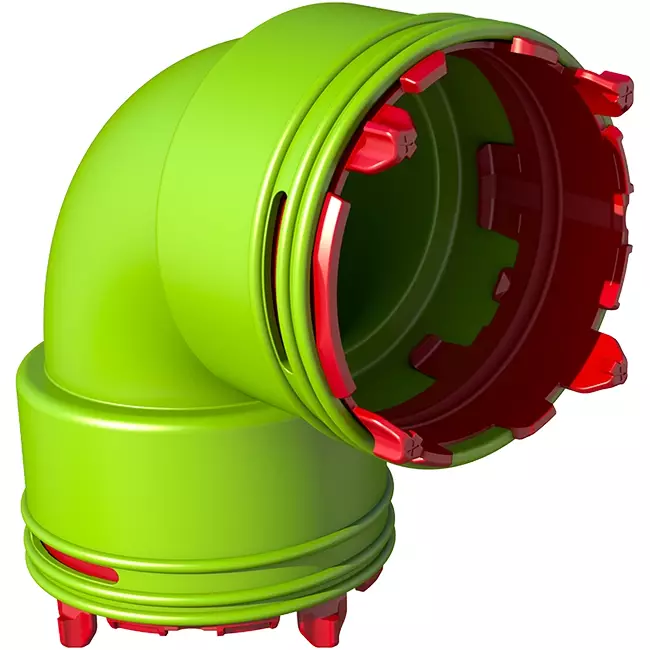

Kolano montujesz bezpośrednio między dwoma kanałami 48C, klikając połączenie na miejsce. Brak konieczności stosowania mas uszczelniających lub taśm umożliwia szybszą i bardziej jednolitą pracę na budowie. Uszczelnienie mechaniczne pozostaje trwałe i wymaga minimalnej konserwacji przez cały okres eksploatacji systemu wentylacyjnego.

Dzięki temu kolanu 90° uzyskujesz kompaktową, szczelną i technicznie poprawną zmianę kierunku w systemie kanałów Air Excellent.
