Ubbink Air Excellent 23C łącznik do skrzynki rozdzielczej powietrza DBOX 125/500

Łącznik Air Excellent DBOX 23C służy do podłączenia kanału 23C do skrzynki rozdzielczej powietrza Ubbink serii 125/500. Dzięki temu zestawowi uzyskujesz bezpośrednie i szczelne połączenie między okrągłym przyłączem o średnicy wewnętrznej Ø125 a płaskim kanałem 23C. Zestaw zawiera dwa pierścienie 23C Click-Seal, co pozwala na szybkie i beznarzędziowe wykonanie niezawodnego połączenia.

Zalety i funkcje

Szczelne połączenie między DBOX a 23C: Zapewnia zamknięty system bez niepożądanej utraty powietrza.
Optymalizacja strat ciśnienia: Zeta 1,9 dla dopływu i 0,8 dla odpływu, dostosowane do efektywnej dystrybucji powietrza.
Montaż bez użycia narzędzi: Szybki montaż dzięki systemowi kliknięć i zintegrowanym pierścieniom Click-Seal.
Antystatyczny i antybakteryjny: Wspiera higieniczny system wentylacyjny.
Certyfikat TÜV SÜD: Przebadany pod kątem jakości i bezpieczeństwa w zastosowaniach wentylacyjnych.

Wydajność i zastosowanie w praktyce

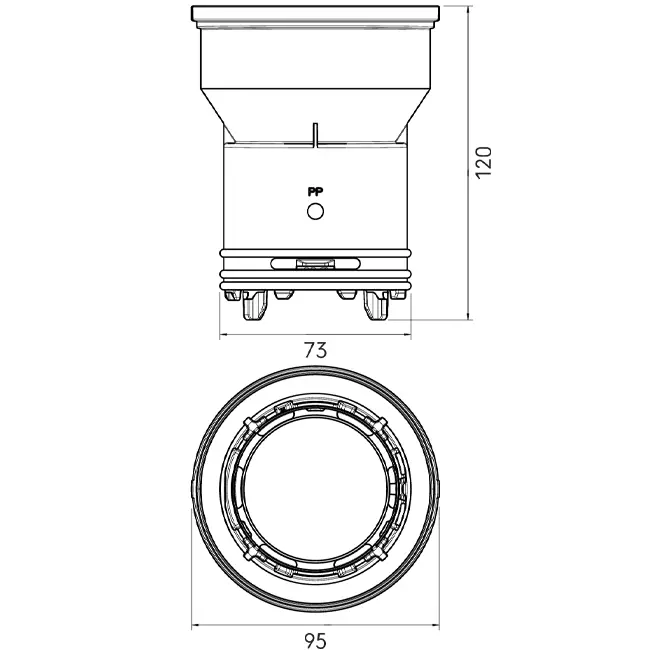

Zestaw został zaprojektowany dla stabilnego przepływu powietrza zarówno przy dopływie, jak i odpływie. Różne wartości zeta dla dopływu i odpływu pozwalają oszacować spodziewane straty ciśnienia w systemie. Przy przepływie powietrza 30 m³/h strata ciśnienia przy pojedynczym przyłączu wynosi około 14,5 Pa dla dopływu oraz 7,3 Pa dla odpływu. Dzięki temu można precyzyjnie wymiarować trasę kanału i jednostkę wentylacyjną. Łącznik jest odporny na temperatury w zakresie od -20 °C do +60 °C oraz spełnia klasę reakcji na ogień Euroklasy E. Dzięki kompaktowym wymiarom 109 x 95 x 95 mm montaż pozostaje przejrzysty, nawet w ograniczonych przestrzeniach.

Montaż i zastosowania

Zestaw stosuje się, gdy chcesz połączyć skrzynkę rozdzielczą z kanałem 23C prowadzącym do wentyli lub innych rozgałęzień. Dzięki niewielkiej masie około 0,075 kg praca ponad sufitami lub w kanałach technicznych jest komfortowa. Stałe dopasowanie w systemie Air Excellent zapewnia stabilne i niewymagające konserwacji połączenie przez cały okres eksploatacji instalacji.

Dzięki temu zestawowi uzyskujesz technicznie prawidłowe przejście między DBOX a systemem kanałów, łącząc łatwość montażu z przewidywalnymi parametrami aerodynamicznymi.
