Złącze Ubbink Air Excellent 48C do skrzynki rozdzielczej powietrza DBOX 200/800

Ubbink Air Excellent 48C złączka do skrzynki rozdzielczej powietrza DBOX 200/800

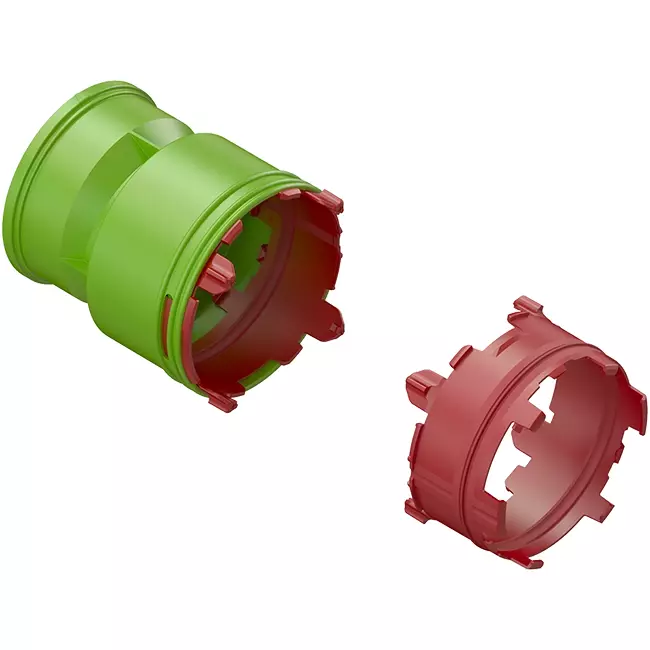

Złączkę Air Excellent DBOX 48C stosuje się do bezszwowego połączenia kanału 48C ze skrzynką rozdzielczą powietrza Ubbink serii 200/800. Ten zestaw używany jest tam, gdzie chcemy uzyskać kompaktowe, szczelne i technicznie poprawne połączenie pomiędzy skrzynką rozdzielczą a trasą kanałową. Dzięki dwóm dołączonym pierścieniom Click-Seal 48C instalacja przebiega szybko i bez konieczności stosowania dodatkowych uszczelniaczy.

Zalety i funkcje

• Bezszwowe połączenie z DBOX: Tworzy jednolite, zintegrowane połączenie między skrzynką rozdzielczą a kanałem, bez luźnych lub prowizorycznych łączników.
• Szczelność i niskie straty ciśnienia: Wartości zeta wynoszące 0,7 dla dopływu i 0,9 dla odpływu oznaczają ograniczone dodatkowe opory oraz utrzymanie kontroli nad projektowanym przepływem.
• Montaż bez narzędzi: Zasada Click-Seal przyspiesza instalację i zmniejsza ryzyko błędów montażowych.
• Antystatyczne i antybakteryjne wykonanie: Konstrukcja wspiera higieniczny rozdział powietrza i ogranicza osadzanie się kurzu w systemie.

Wydajność w praktyce

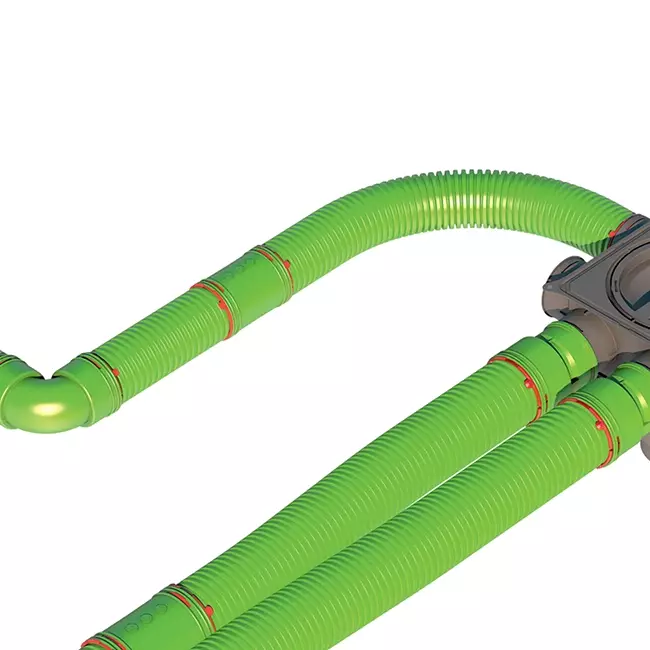

Poprawne połączenie pomiędzy DBOX a kanałem wpływa istotnie na całkowite straty ciśnienia w systemie. Przy przepływie powietrza 50 m³/h strata ciśnienia wynosi około 4,1 Pa dla dopływu i 5,2 Pa dla odpływu przy pojedynczym połączeniu. Przy dwóch połączeniach straty ciśnienia na kanał są znacząco niższe, co zapewnia elastyczność w projektowaniu systemu wentylacyjnego.

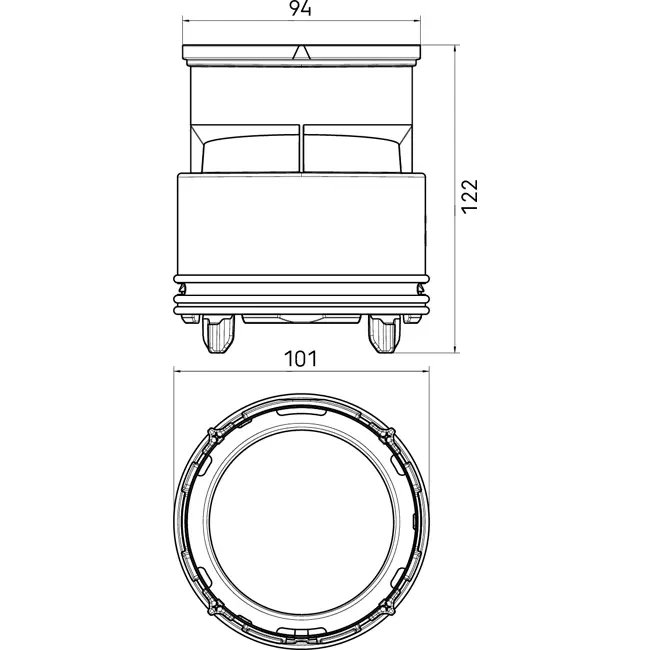

Zestaw połączeniowy jest przystosowany do temperatur od -20 °C do 60 °C oraz spełnia wymagania klasy pożarowej Euroklasy E. Kompaktowe wymiary – 122 mm długości i 101 mm szerokości – pozwalają na łatwą integrację w pomieszczeniach technicznych lub pod sufitami. Niska waga około 0,096 kg zapewnia wygodny i stabilny montaż.

Instalacja i konserwacja

Zestaw połączeniowy montuje się bezpośrednio pomiędzy DBOX a kanałem 48C, klikając złącze na miejsce. Brak potrzeby stosowania uszczelek lub taśm przyspiesza i upraszcza pracę na budowie, zwiększając jej powtarzalność. Stałe uszczelnienie mechaniczne pozostaje trwałe i mało wymagające pod względem konserwacji przez cały okres eksploatacji systemu wentylacyjnego.

Dzięki temu zestawowi uzyskuje się kompaktowe, szczelne i technicznie wiarygodne połączenie między skrzynką rozdzielczą a kanałem, z naciskiem na łatwość montażu oraz kontrolę parametrów systemu.
