Belimo 22DTH-15M to czujnik kanałowy służący do jednoczesnego pomiaru wilgotności względnej i temperatury w kanałach wentylacyjnych. Oprócz wilgotności możliwy jest wybór sygnału wyjściowego jako wilgotność absolutna, punkt rosy lub entalpia. Czujnik posiada komunikację Modbus RTU oraz dwa zintegrowane analogowe wyjścia (0-10 V). Dzięki solidnej obudowie o klasie szczelności IP65/NEMA 4X czujnik jest przystosowany do pracy w wymagających warunkach. Pojemnościowy element pomiarowy wykonany z polimeru z filtrem ze stali nierdzewnej zapewnia stabilne i precyzyjne pomiary.
Czujnik montuje się w ścianie kanału powietrznego za pomocą dołączonej kołnierz montażowego. Sonda o długości 140 mm sięga wystarczająco głęboko w kanał, by zapewnić reprezentatywny pomiar. Podłączenie elektryczne realizowane jest poprzez odłączany blok zaciskowy (max 2,5 mm²) z dławikiem kablowym z odciążeniem naprężeniowym. Konfiguracja zakresów pomiarowych oraz sygnałów wyjściowych jest możliwa poprzez Modbus lub za pomocą aplikacji Belimo Duct Sensor Assistant w połączeniu z opcjonalnym donglem Bluetooth. Czujnik kanałowy znajduje zastosowanie w centralach wentylacyjnych, kanałach powietrznych i instalacjach klimatyzacyjnych w budynkach użyteczności publicznej i przemysłowych, gdzie wymagane są niezawodne pomiary wilgotności i temperatury.

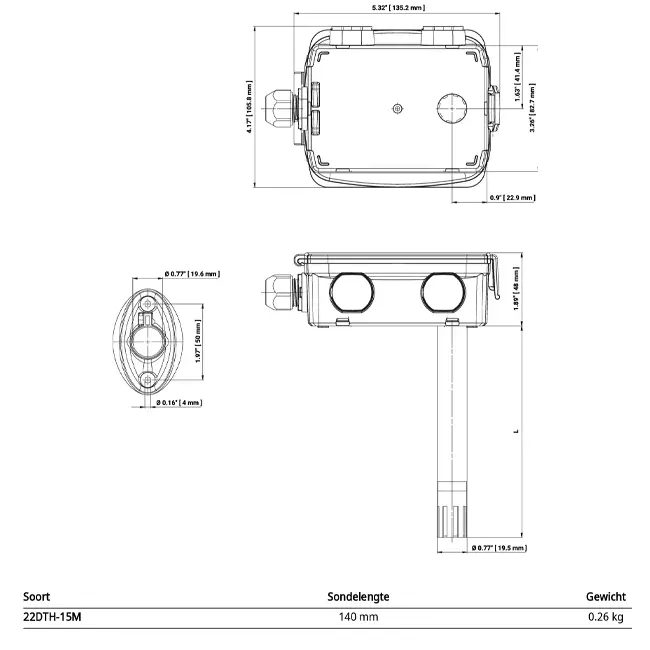

Czujnik wyposażony jest w sondę o długości 140 mm i średnicy 19,5 mm, przystosowaną do montażu w standardowych kanałach powietrznych. Solidna pomarańczowa obudowa wykonana jest z odpornego na UV poliwęglanu z uszczelnieniem NBR, a jej masa to 0,26 kg. Maksymalna temperatura medium wynosi 80°C, a maksymalna prędkość przepływu powietrza to 12 m/s. Nominalne napięcie zasilania to AC/DC 24 V.
| Marka | Belimo |
| Kategoria | Czujniki i regulatory |
| GTIN | 7630498117909 |
| Numer artykułu producenta | 22DTH-15M |
| Numer artykułu: | 23010048 |
| Kod kategorii | 101 |
| With mounting material | Tak |
| Suitable for wall mounting | Nie |
| Suitable for ceiling mounting | Nie |
| Suitable for duct mounting | Tak |
| Suitable for tube mounting | Nie |
| Suitable for air | Tak |
| Suitable for liquids | Nie |
| Suitable for gases | Nie |
| With housing | Tak |
| Cover attachment | Screwed |
| Sensor element inside housing | Nie |
| Sensor element outside housing | Tak |
| Fixed cable to sensor | Nie |
| Sensor length | 140 mm |
| Insert length | 140 mm |
| Diameter sensor element | 19.5 mm |
| Material element | Stainless steel |
| Technology | Capacitive polymer sensor |
| Active temperature measurement | Tak |
| Passive temperature measurement | Nie |
| Average temperature measuring | Nie |
| Number of measuring points | 1 |
| Measurement of CO2 | Nie |
| Measurement of VOC | Nie |
| Measurement of relative air humidity | Tak |
| Measurement of absolute air humidity | Tak |
| Enthalpy measurement | Tak |
| Measurement of dewpoint | Tak |
| Particulate matter measurement (PM) | Nie |
| Temperature measuring range (min) | -20 °C |
| Temperature measuring range (max) | 80 °C |
| Dewpoint measuring range (min) | -20 % |
| Dewpoint measuring range (max) | 80 % |
| Number of measuring ranges | 1 |
| Offset setting possible | Tak |
| Trend representation | Nie |
| Error registration possible | Nie |
| Sensor type | Other |
| Tolerance | 2 % |
| Potentiometer with adjustment knob | Nie |
| Supporting protocol for BACnet | Nie |
| Supporting protocol for Modbus | Tak |
| Supporting protocol for MP (multi point) | Nie |
| Supporting protocol for KNX | Nie |
| LoRa technology | Nie |
| NFC (Near Field Communication) | Nie |
| Bluetooth | Tak |
| Wi-Fi-compatible | Nie |
| Standby push button | Nie |
| Wireless | Nie |
| With display | Nie |
| Type of power supply | Power cord |
| Type of electric connection | Terminal board |
| Rated supply voltage AC (min) | 24 V |
| Rated supply voltage AC (max) | 24 V |
| Rated supply voltage DC (min) | 24 V |
| Rated supply voltage DC (max) | 24 V |
| Number of output signals | 2 |
| Number of output ranges 0 V ... 5 V | 2 |
| Number of output ranges 0 V ... 10 V | 2 |
| Max. ambient humidity (non-condensing) | 95 % |
| Ambient temperature (min) | -35 °C |
| Ambient temperature (max) | 50 °C |
| Explosion-proof | Nie |
| Degree of protection (IP) | IP65 |
| Housing height | 105.8 mm |
| Housing width | 135.2 mm |
| Housing depth | 82.7 mm |
| Housing colour | Orange |
| Compatible with Apple HomeKit | Nie |
| Compatible with Google Assistant | Nie |
| Compatible with Amazon Alexa | Nie |
| IFTTT support available | Nie |
| Scope of application | Duct |
