Czujnik kanałowy Belimo do pomiaru wilgotności i temperatury - sonda 140 mm - 22DTH-11M

Marka: Belimo

-10%

Sugerowana cena detaliczna 1 499,62

1 349,65 -10%

Oszczędzasz 149,97

Czas dostawy: 5 dni roboczych

Największa kolekcja w Polsce
Bezpłatne zwroty
Ocena klientów 9/10
Bezpieczne zakupy z Trustedshops

Płać bezpiecznie i szybko:

Punkty plus

2-krotny pomiar
Zakres pomiarowy T: -20 do +80°C
Cztery regulowane zakresy pomiarowe
Stopień ochrony IP65

Czujnik kanałowy Belimo do wilgotności i temperatury - sonda 140 mm - 22DTH-11M

Belimo 22DTH-11M to czujnik kanałowy do jednoczesnego pomiaru wilgotności względnej oraz temperatury w przewodach powietrznych. Oprócz wilgotności możliwy jest wybór sygnału wyjściowego jako wilgotność absolutna, punkt rosy lub entalpia. Czujnik posiada dwa zintegrowane analogowe wyjścia (0-10 V) i cztery konfigurowalne zakresy pomiarowe, regulowane za pomocą mostka wtykowego. Dzięki solidnej obudowie o stopniu ochrony IP65/NEMA 4X czujnik nadaje się do zastosowań w wymagających warunkach. Element sensora wykonany z polimeru pojemnościowego z filtrem ze stali nierdzewnej zapewnia stabilny i dokładny pomiar.

Zalety i funkcje

Wielopomiar w jednym czujniku: Równoczesny pomiar temperatury i wilgotności z możliwością ustawienia sygnału wyjściowego na wilgotność względną, absolutną, punkt rosy lub entalpię bez konieczności stosowania dodatkowych czujników.
Cztery konfigurowalne zakresy pomiarowe: Zakres pomiaru temperatury łatwy do ustawienia za pomocą mostka wtykowego, z wyborem spośród czterech zakresów od -40 do +80°C, dostosowanych do konkretnego zastosowania.
Dwa analogowe wyjścia: Dwa wbudowane wyjścia konfigurowalne na 0-5 V lub 0-10 V przez mostek wtykowy, co zapewnia kompatybilność z praktycznie wszystkimi sterownikami dostępnymi na rynku.
Połprzewodnikowy sensor polimerowy z filtrem ze stali nierdzewnej: Element sensora chroniony filtrem z drucianej siatki ze stali nierdzewnej, co zwiększa trwałość i stabilność pomiaru w kanałowych zastosowaniach.
Stopień ochrony IP65 / NEMA 4X: Pełna ochrona przed pyłem i strumieniami wody, idealny do pomieszczeń technicznych i środowisk przemysłowych.
Szeroki zakres pomiarowy: Wilgotność mierzalna od 0 do 100% RH i temperatura od -20 do +80°C (ustawienie fabryczne) z trzema alternatywnymi zakresami konfigurowanymi przez mostek wtykowy.

Instalacja, konserwacja i zastosowanie

Czujnik montuje się w ścianie kanału powietrznego za pomocą dołączonej kołnierzowej ramki montażowej. Sonda o długości 140 mm sięga wystarczająco głęboko do kanału, aby zapewnić reprezentatywny pomiar. Podłączenie elektryczne odbywa się przez wypinany moduł zacisków (maks. 2,5 mm²) ze śrubowym zaciskiem kabla oraz zaczepem odciągającym naprężenia przewodu. Zakres pomiarowy i sygnał wyjściowy konfigurujemy za pomocą mostka na płytce czujnika. Czujnik kanałowy jest stosowany w centralach wentylacyjnych, przewodach powietrznych oraz instalacjach klimatyzacyjnych w budynkach użyteczności publicznej i przemysłowych, gdzie wymagana jest niezawodna kontrola wilgotności i temperatury.

Informacje praktyczne

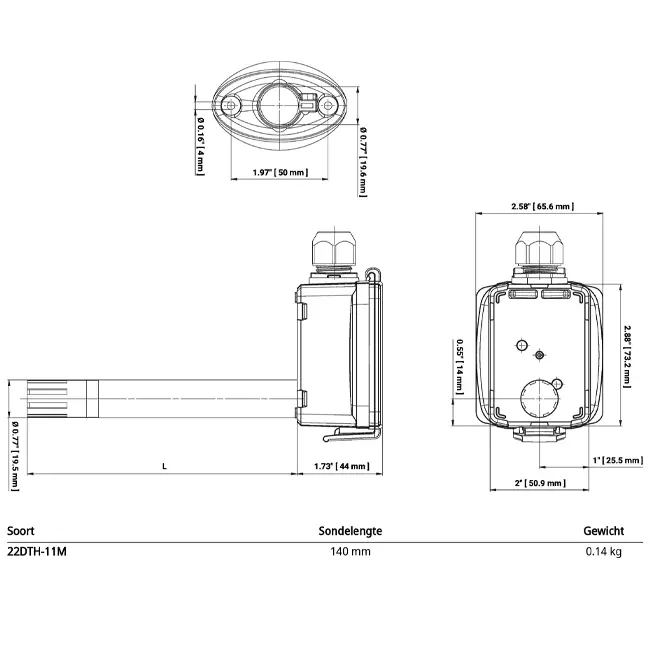

Czujnik wyposażony jest w sondę o długości 140 mm i średnicy 19,5 mm, przeznaczoną do montażu w standardowych kanałach powietrznych. Solidna, pomarańczowa obudowa wykonana jest z poliwęglanu odpornego na promieniowanie UV i uszczelniona uszczelką NBR, a jej masa wynosi 0,14 kg. Maksymalna temperatura medium wynosi 80°C, a maksymalna prędkość przepływu powietrza to 12 m/s. Napięcie znamionowe to AC/DC 24 V.

Marka	Belimo
Kategoria	Czujniki i regulatory
GTIN	7630498101168
Numer artykułu producenta	22DTH-11M
Numer artykułu:	23010047

Specyfikacje

Kod kategorii	101
With mounting material	Tak
Suitable for wall mounting	Nie
Suitable for ceiling mounting	Nie
Suitable for duct mounting	Tak
Suitable for tube mounting	Nie
Suitable for air	Tak
Suitable for liquids	Nie
Suitable for gases	Nie
With housing	Tak
Cover attachment	Screwed
Sensor element inside housing	Nie
Sensor element outside housing	Tak
Fixed cable to sensor	Nie
Sensor length	140 mm
Insert length	140 mm
Diameter sensor element	19.5 mm
Material element	Stainless steel
Technology	Capacitive polymer sensor
Active temperature measurement	Tak
Passive temperature measurement	Nie
Average temperature measuring	Nie
Number of measuring points	1
Measurement of CO2	Nie
Measurement of VOC	Nie
Measurement of relative air humidity	Tak
Measurement of absolute air humidity	Tak
Enthalpy measurement	Tak
Measurement of dewpoint	Tak
Particulate matter measurement (PM)	Nie
Temperature measuring range (min)	-20 °C
Temperature measuring range (max)	79 °C
Number of measuring ranges	4
Offset setting possible	Tak
Trend representation	Nie
Error registration possible	Nie
Sensor type	Other
Tolerance	2 %
Potentiometer with adjustment knob	Nie
Supporting protocol for BACnet	Nie
Supporting protocol for Modbus	Nie
Supporting protocol for MP (multi point)	Nie
Supporting protocol for KNX	Nie
LoRa technology	Nie
NFC (Near Field Communication)	Nie
Bluetooth	Nie
Wi-Fi-compatible	Nie
Standby push button	Nie
Wireless	Nie
With display	Nie
Type of power supply	Power cord
Type of electric connection	Terminal board
Rated supply voltage AC (min)	24 V
Rated supply voltage AC (max)	24 V
Rated supply voltage DC (min)	24 V
Rated supply voltage DC (max)	24 V
Number of output signals	2
Number of output ranges 0 V ... 5 V	2
Number of output ranges 0 V ... 10 V	2
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Explosion-proof	Nie
Degree of protection (IP)	IP65
Housing height	50.9 mm
Housing width	73.2 mm
Housing depth	65.6 mm
Housing colour	Orange
Compatible with Apple HomeKit	Nie
Compatible with Google Assistant	Nie
Compatible with Amazon Alexa	Nie
IFTTT support available	Nie
Scope of application	Duct
