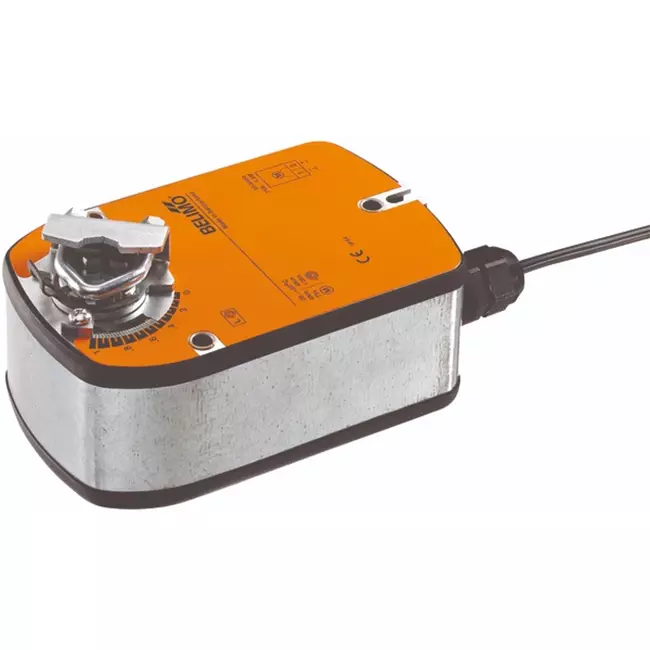

Siłownik zaworu modulowanego Belimo ze sprężyną powrotną 24 V - 2-10 V - MP-Bus - 4 Nm - LF24-SR

Belimo modulating damper actuator with spring return 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

Belimo LF24-SR to wszechstronny siłownik przepustnicy z powrotem sprężynowym, przeznaczony do sterowania sekcjami przepustnic powietrza w instalacjach technicznych budynków. Siłownik jest sterowany sygnałem 2-10 V i jednocześnie przekazuje sygnał zwrotny pozycji 2-10 V do regulatora lub sterowania kaskadowego. Na podstawie zewnętrznego sygnału pomiarowego, np. z czujnika monitorującego wartości takie jak temperatura, ciśnienie lub jakość powietrza, generowany jest sygnał sterujący, który nakazuje silnikowi Belimo dostosowanie położenia przepustnicy. Oprócz modulującego sterowania, siłownik obsługuje także tryby otwarte/zamknięte, 3-punktowe oraz komunikację przez MP-Bus, co czyni go odpowiednim zarówno dla prostych, jak i złożonych systemów automatyki budynkowej. W przypadku zaniku napięcia przepustnica automatycznie wraca do bezpiecznej pozycji za pomocą energii sprężyny. Czas pracy silnika jest regulowany w zakresie od 75 do 300 sekund, a powrót sprężyny zajmuje mniej niż 20 sekund. Dzięki momentowi obrotowemu 4 Nm, poborowi mocy w stanie spoczynku wynoszącemu zaledwie 0,8 W oraz wyjątkowo niskiemu poziomowi hałasu 36 dB(A), siłownik ten nadaje się do mniejszych konstrukcji przepustnic w instalacjach użytkowych i mieszkalnych.

Zalety i funkcje

• Wiele trybów pracy: Siłownik obsługuje sterowanie modulujące (2–10 V), otwarte/zamknięte, 3-punktowe oraz komunikacyjne przez MP-Bus, co pozwala na zastosowanie jednego siłownika w różnych scenariuszach regulacji bez potrzeby dodatkowego sprzętu.
• Komunikacja MP-Bus: Za pośrednictwem MP-Bus można sterować do 16 siłownikami za pomocą jednego wspólnego 3-przewodowego kabla, co znacząco obniża koszty okablowania i czas instalacji.
• Sygnał zwrotny pozycji 2–10 V: Elektroniczne przesyłanie aktualnej pozycji przepustnicy do systemów sterowania takich jak systemy kaskadowe czy BMS.
• Automatyczny powrót sprężynowy przy zaniku napięcia: Przepustnica wraca do pozycji bezpiecznej w ciągu 20 sekund, bez konieczności zewnętrznego źródła energii czy sterowania.
• Wyjątkowo cichy: Przy poziomie hałasu wynoszącym zaledwie 36 dB(A) siłownik jest doskonały do środowisk wrażliwych na dźwięk, takich jak biura, pokoje hotelowe czy placówki opieki.
• Konfiguracja przez Belimo Assistant 2: Parametry takie jak zakres ruchu, sygnał zwrotny i czas pracy można łatwo dostosować za pomocą aplikacji Belimo Assistant 2 na smartfonie, tablecie lub komputerze.
• Regulowany kierunek ruchu przez montaż L/R: Kierunek obrotu silnika i powrotu sprężyny ustawia się podczas montażu, co umożliwia elastyczne zastosowanie w różnych konfiguracjach przepustnic.
• Bezpieczny przed przeciążeniem bez wyłączników krańcowych: Siłownik automatycznie zatrzymuje się po osiągnięciu mechanicznego ogranicznika, zapobiegając zużyciu i upraszczając instalację.
• Klasa ochrony IP54: Ochrona przed kurzem i bryzgami wody ze wszystkich stron zapewnia odporność na codzienne warunki środowiskowe i długą żywotność.

Instalacja, konserwacja i zastosowania

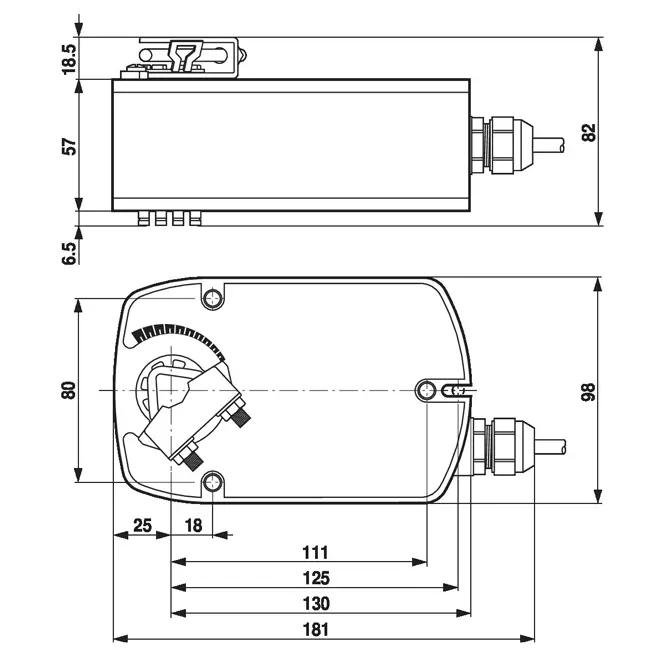

Siłownik montuje się bezpośrednio na osi przepustnicy za pomocą dołączonego uniwersalnego zacisku, odpowiedniego dla średnic osi od 8 do 16 mm. Oś musi mieć minimalną długość 84 mm i wystawać przynajmniej 20 mm. Dołączony element zabezpieczający przed przekręceniem zapobiega jednoczesnemu obracaniu się siłownika. Kierunek ruchu silnika oraz powrotu sprężyny ustawia się przez orientację montażu (L/R). Kąt obrotu jest mechanicznie regulowany od 37% do maksymalnie 95%. Siłownik nie posiada ręcznej regulacji. Połączenie elektryczne realizowane jest poprzez stały przewód o długości 1 m z czterema żyłami 0,75 mm². Siłownik jest konfigurowalny za pomocą Belimo Assistant 2, bezobsługowy i przeznaczony do modulującego oraz komunikacyjnego pozycjonowania mniejszych sekcji przepustnic powietrza w jednostkach wentylacyjnych, fan coilach, centralach wentylacyjnych oraz systemach automatyki budynkowej w instalacjach użytkowych i mieszkalnych.
