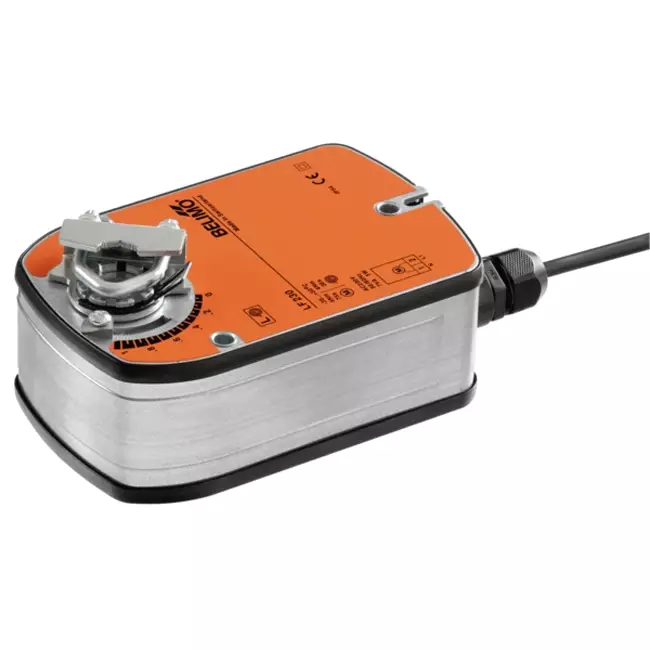

Belimo LF230 to rotacyjny siłownik z powrotem sprężynowym przeznaczony do sterowania otwieraniem i zamykaniem sekcji przepustnic powietrza o powierzchni do około 0,8 m² w instalacjach technicznych budynków. Siłownik działa na podstawie sygnału otwórz/zamknij: gdy jest zasilany, przemieszcza się do pozycji roboczej, napinając wewnętrzne sprężyny powrotne. W przypadku zaniku napięcia przegroda automatycznie i samoczynnie wraca do bezpiecznej pozycji, napędzana energią sprężyny. Dzięki temu siłownik jest odpowiedni do zastosowań wymagających wcześniej określonej pozycji bezpieczeństwa, takich jak przepustnice ognioodporne czy klapy oddymiające. Silnik osiąga kąt obrotu 90° w 75 sekund, a powrót sprężynowy zamyka klapę w mniej niż 20 sekund. Pobór mocy w stanie spoczynku wynosi 2 W, a poziom hałasu silnika to 50 dB(A). Z momentem obrotowym 4 Nm nadaje się do mniejszych konstrukcji przepustnic w instalacjach komercyjnych i mieszkaniowych.
Siłownik montuje się bezpośrednio na osi przepustnicy za pomocą dołączonego uniwersalnego pierścienia zaciskowego, odpowiedniego dla średnic wałka od 8 do 16 mm. Wałek musi mieć długość co najmniej 84 mm i wystawać minimum 20 mm. Dołączony element zabezpieczający przeciw obracaniu zapobiega przemieszczaniu się siłownika. Kierunek ruchu zarówno silnika, jak i powrotu sprężynowego reguluje się przez sposób montażu (L/P). Kąt obrotu jest mechanicznie regulowany od 37% do maksymalnie 95%. Siłownik nie posiada ręcznej nastawy. Połączenie elektryczne realizowane jest przewodem stałym o długości 1 metra z dwoma żyłami o przekroju 0,75 mm², podłączanym bezpośrednio do sieci. Siłownik jest bezobsługowy i nadaje się do sterowania otwieraniem i zamykaniem mniejszych sekcji przepustnic powietrza w jednostkach wentylacyjnych, fancoilach, centralach wentylacyjnych oraz klapach oddymiających w instalacjach komercyjnych i mieszkaniowych.
| Marka | Belimo |
| Kategoria | Siłownik Belimo |
| GTIN | 7630498103865 |
| Numer artykułu producenta | LF230 |
| Numer artykułu: | 23010062 |
| Kod kategorii | 101 |
| Suitable for air accessory | Tak |
| Supply voltage | 230 V AC |
| Control signal | 2-point |
| Energy consumption in operation | 5 W |
| Energy consumption at rest | 3 W |
| Model | Rotating |
| Regulation type on/off | Nie |
| Regulation type modulating | Tak |
| Regulation type splitrange | Nie |
| Connection cable length | 1 m |
| Transmission | With cogwheels |
| With direct mount top flange according to ISO 5211 | Nie |
| Return at zero supply voltage | Tak |
| Deactivated when closed | Tak |
| Automatic stroke recognition | Nie |
| Adjustable position feedback signal | Nie |
| Auxiliary contacts | Nie |
| Position reporting system | Optional |
| Auxiliary contacts optional | Tak |
| End contacts | None |
| Adjustable operating range | Nie |
| With mechanical setting indicator | Tak |
| Suitable for manual operation | Nie |
| Operating time | 75 s |
| Torque | 4 Nm |
| Potential free switch contact | Nie |
| Self-adjusting travel length | Nie |
| Max. angle of rotation | 95 ° |
| With safety function | Tak |
| Degree of protection (NEMA) | 3 |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 7 VA |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Wysokość | 85 mm |
| Szerokość | 130 mm |
| Głębokość | 300 mm |
| Explosion-proof | Nie |
| Housing material | Plastic |
| Suitable for valve | Nie |
