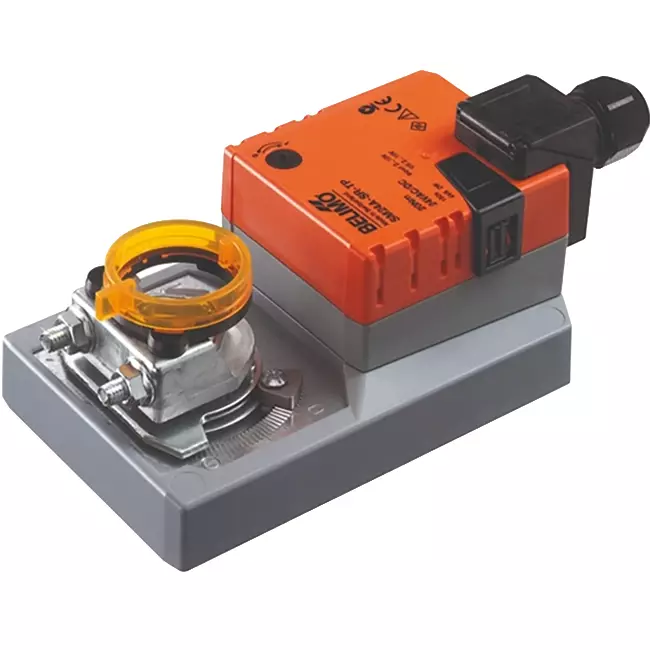

Napęd zaworu modulowanego Belimo z zaciskami przyłączeniowymi 24 V - 2-10 V - 20 Nm - SM24A-SR-TP

Marka: Belimo

-10%

Sugerowana cena detaliczna 1 918,80

1 726,92 -10%

Oszczędzasz 191,88

Czas dostawy: 14 dni roboczych

Największa kolekcja w Polsce
Bezpłatne zwroty
Ocena klientów 9/10
Bezpieczne zakupy z Trustedshops

Płać bezpiecznie i szybko:

Punkty plus

Sygnał 2-10 V
Zaciski przyłączeniowe
Odporność na przeciążenia
Stopień ochrony IP54

Belimo modulujący siłownik klapowy z zaciskami przyłączeniowymi 24V - 2-10V - 20 Nm - SM24A-SR-TP

Belimo SM24A-SR-TP to modulujący siłownik klapowy do ciągłego pozycjonowania dużych segmentów klap powietrznych do około 4 m². Siłownik jest sterowany sygnałem 2-10 V i jednocześnie przesyła sygnał zwrotny położenia (SR) o wartości 2-10 V do sterownika lub systemu kaskadowego. Na podstawie sygnału pomiarowego z zewnętrznego czujnika, np. monitorującego istotną wielkość taką jak temperatura, ciśnienie lub jakość powietrza, generowany jest sygnał sterujący, który nakazuje silnikowi Belimo dostosowanie położenia klapy. Siłownik oferuje moment obrotowy 20 Nm, co czyni go odpowiednim do dużych, ciężkich konstrukcji klap central wentylacyjnych. Dokładność pozycjonowania wynosi ±5% w całym zakresie regulacji, a silnik osiąga kąt 90° w 150 sekund. Pobór prądu w spoczynku wynosi zaledwie 0,4 W, a poziom hałasu to 45 dB(A).

Zalety i funkcje

20 Nm modulujący 2-10 V: Zapewnia płynną i precyzyjną regulację położenia klapy, odpowiedni dla dużych klap do około 4 m².
Zwracanie położenia 2-10 V: Elektrycznie przekazuje aktualne położenie klapy do systemów sterowania takich jak systemy kaskadowe czy system zarządzania budynkiem (BMS).
Zaciski przyłączeniowe zamiast stałych przewodów: Połączenie za pomocą zacisków (maks. 4 mm², średnica kabli 4–10 mm) ułatwia i porządkuje instalację, zwłaszcza w rozdzielnicach i instalacjach z rurami instalacyjnymi.
Regulowany kierunek ruchu: Kierunek obrotu można łatwo ustawić przełącznikiem (w lewo lub w prawo), co zapewnia elastyczność montażu i szerokie zastosowanie.
Ręczna regulacja z blokowanym przyciskiem: Umożliwia ręczne sterowanie oraz blokadę podczas instalacji i prac serwisowych.
Bezpieczeństwo przeciążeniowe: Automatyczne zatrzymanie po osiągnięciu krańcowego położenia eliminuje konieczność stosowania dodatkowych wyłączników krańcowych.
Stopień ochrony IP54: Chroniony przed kurzem oraz wodą bryzgającą ze wszystkich stron, co zapewnia odporność na codzienne warunki środowiskowe i długą żywotność.

Instalacja, konserwacja i zastosowanie

Siłownik jest montowany bezpośrednio na osi klapy powietrznej za pomocą dołączonego uniwersalnego pierścienia zaciskowego, odpowiedniego dla średnic osi od 10 do 20 mm. Oś musi mieć minimalną długość 48 mm i wystawać co najmniej 20 mm. Siłownik wyposażony jest w zabezpieczenie przed obrotem współbieżnym zapobiegające niepożądanemu obracaniu się. Kąt obrotu można regulować za pomocą mechaniczych ograniczników z obu stron, maksymalnie do 95°. Kierunek ruchu ustawia się łatwo przełącznikiem (pozycja 0 = obrót w lewo, pozycja 1 = obrót w prawo). Do ręcznej regulacji służy przycisk z możliwością blokady. Podłączenie elektryczne odbywa się za pomocą zacisków, przystosowanych do kabli do 4 mm² i o średnicy 4 do 10 mm, cztery przewody. Siłownik jest bezobsługowy i dedykowany do modulującego pozycjonowania dużych segmentów klap powietrznych w centralach wentylacyjnych, głównych kanałach VAV, klapach mieszających oraz regulatorach przepływu w dużych budynkach użyteczności publicznej i przemysłowych instalacjach klimatyzacyjnych.

Marka	Belimo
Kategoria	Napęd zaworu Belimo
GTIN	7630498114502
Numer artykułu producenta	SM24A-SR-TP
Numer artykułu:	23010055

Specyfikacje

Kod kategorii	101
Suitable for air accessory	Tak
Supply voltage	24 V AC/DC
Control signal	Other
Energy consumption in operation	2 W
Energy consumption at rest	0.4 W
Model	Rotating
Regulation type on/off	Nie
Regulation type modulating	Tak
Regulation type splitrange	Nie
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	Nie
Return at zero supply voltage	Nie
Deactivated when closed	Nie
Automatic stroke recognition	Nie
Adjustable position feedback signal	Nie
Auxiliary contacts	Nie
Auxiliary contacts optional	Tak
End contacts	None
Adjustable operating range	Nie
With mechanical setting indicator	Tak
Suitable for manual operation	Tak
Operating time	150 s
Torque	20 Nm
Potential free switch contact	Nie
Self-adjusting travel length	Nie
Max. angle of rotation	95 °
With safety function	Nie
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	4 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Wysokość	85 mm
Szerokość	130 mm
Głębokość	280 mm
Explosion-proof	Nie
Housing material	Plastic
Suitable for valve	Nie
