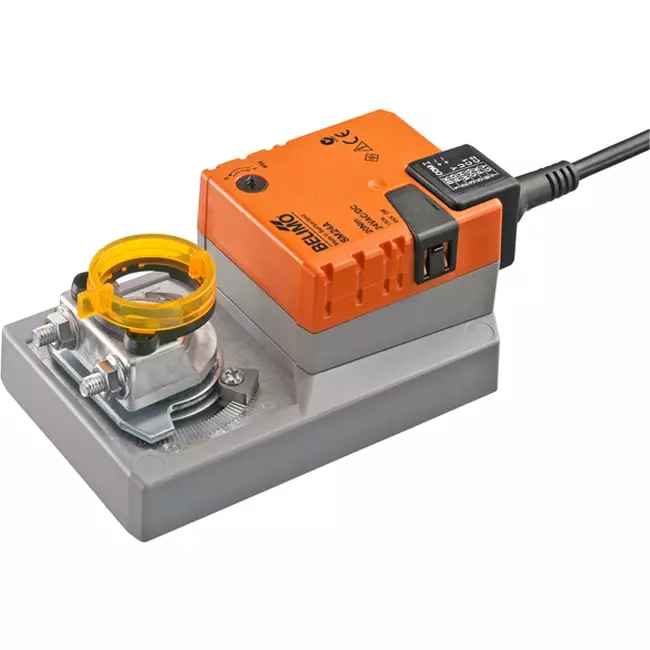

Siłownik zaworu obrotowego Belimo 24 V - otwieranie/zamykanie i 3-punktowy - 20 Nm - SM24A

Marka: Belimo

-10%

Sugerowana cena detaliczna 1 375,63

1 238,07 -10%

Oszczędzasz 137,56

Czas dostawy: 5 dni roboczych

Największa kolekcja w Polsce
Bezpłatne zwroty
Ocena klientów 9/10
Bezpieczne zakupy z Trustedshops

Płać bezpiecznie i szybko:

Punkty plus

Otwieranie/zamykanie i sterowanie 3-punktowe
Kąt obrotu do 95°
Odporność na przeciążenia
Stopień ochrony IP54

Belimo obrotowy siłownik przepustnicy 24V - otwórz/zamknij i 3-punktowy - 20 Nm - SM24A

Belimo SM24A to obrotowy siłownik przepustnicy do sterowania otwieraniem/zamykaniem lub 3-punktowego dużych sekcji przepustnic powietrza do około 4 m². Siłownik zasilany jest napięciem AC/DC 24 V i nadaje się zarówno do prostego sterowania dwupunktowego (włącz/wyłącz), jak i trójpunktowego, co pozwala na utrzymanie przepustnicy w pozycji pośredniej. Siłownik oferuje moment obrotowy 20 Nm, co czyni go odpowiednim do dużych, ciężkich konstrukcji przepustnic w centralach wentylacyjnych. Silnik osiąga kąt obrotu 90° w 150 sekund. Pobór mocy w spoczynku wynosi zaledwie 0,2 W, a poziom hałasu to 45 dB(A).

Zalety i funkcje

20 Nm do otwierania/zamykania i sterowania 3-punktowego: Moment obrotowy 20 Nm sprawia, że siłownik jest odpowiedni dla dużych sekcji przepustnic powietrza do około 4 m². Dzięki sterowaniu 3-punktowemu przepustnica może być utrzymywana także w pozycji pośredniej, bez potrzeby stosowania sygnału sterującego analogowego lub siłownika proporcjonalnego.
Regulowany kierunek ruchu: Kierunek obrotu można łatwo wybrać za pomocą przełącznika (lewo- lub prawoskrętny), co umożliwia elastyczny montaż i szerokie zastosowanie.
Ręczna regulacja z blokowaną przyciskiem: Umożliwia ręczną obsługę i zablokowanie podczas instalacji i prac konserwacyjnych.
Regulowany kąt obrotu: Kąt obrotu jest mechanicznie ograniczony z obu stron i regulowany maksymalnie do 95°, dzięki czemu siłownik idealnie dopasowuje się do zakresu otwarcia przepustnicy.
Bezpieczny przed przeciążeniem: Siłownik zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej, eliminując konieczność stosowania oddzielnych wyłączników krańcowych.
Klasa ochrony IP54: Chroniony przed kurzem oraz bryzgami wody ze wszystkich stron, co zapewnia odporność na codzienne warunki otoczenia i długą żywotność.

Montaż, konserwacja i zastosowania

Siłownik montuje się bezpośrednio na wale przepustnicy za pomocą dołączonego uniwersalnego pierścienia zaciskowego, który pasuje do wałów o średnicy od 10 do 20 mm. Wał powinien mieć minimalną długość 48 mm oraz wystawać co najmniej 20 mm. Siłownik wyposażony jest w zabezpieczenie przed obrotem, które zapobiega niepożądanemu obracaniu. Kąt obrotu reguluje się za pomocą mechanicznych ograniczników z obu stron, do maksymalnie 95°. Kierunek ruchu ustawia się łatwo przełącznikiem (pozycja 0 = obrót lewoskrętny, pozycja 1 = obrót prawoskrętny). Do ręcznej regulacji dostępny jest przycisk, który można zablokować. Podłączenie elektryczne odbywa się przez stały kabel o długości 1 metra z trzema przewodami (0,75 mm²).
Siłownik jest bezobsługowy i przeznaczony do sterowania otwieraniem/zamykaniem lub 3-punktowego dużych sekcji przepustnic powietrza w centralach wentylacyjnych, przepustnic nawiewnych i wywiewnych sterowanych w trybie on/off, przepustnic mieszających oraz klap przeciwpożarowych w budynkach użyteczności publicznej i przemysłowych instalacjach klimatyzacyjnych.

Marka	Belimo
Kategoria	Siłownik Belimo
GTIN	7630498114403
Numer artykułu producenta	SM24A
Numer artykułu:	23010058

Specyfikacje

Kod kategorii	101
Suitable for air accessory	Tak
Supply voltage	24 V AC/DC
Control signal	2-point/3-point
Energy consumption in operation	2 W
Energy consumption at rest	0.2 W
Model	Rotating
Regulation type on/off	Tak
Regulation type modulating	Nie
Regulation type splitrange	Nie
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	Nie
Return at zero supply voltage	Nie
Deactivated when closed	Nie
Automatic stroke recognition	Nie
Adjustable position feedback signal	Nie
Auxiliary contacts	Nie
Position reporting system	Optional
Auxiliary contacts optional	Tak
End contacts	None
Adjustable operating range	Nie
With mechanical setting indicator	Tak
Suitable for manual operation	Tak
Operating time	150 s
Torque	20 Nm
Potential free switch contact	Nie
Self-adjusting travel length	Nie
Max. angle of rotation	95 °
With safety function	Nie
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	4 A
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Wysokość	85 mm
Szerokość	110 mm
Głębokość	220 mm
Explosion-proof	Nie
Housing material	Plastic
Suitable for valve	Nie
