Punkty plus

Sygnał 2-10 V
Stały kabel
Odporność na przeciążenia
Stopień ochrony IP54

Belimo modulacyjny siłownik zaworu 24V - 2-10V - 20 Nm - SM24A-SR

Belimo SM24A-SR to modulacyjny siłownik zaworu przeznaczony do ciągłego pozycjonowania dużych sekcji przepustnic powietrza o powierzchni do około 4 m². Siłownik jest sterowany sygnałem 2-10 V i jednocześnie wysyła sygnał sprzężenia zwrotnego pozycji (SR) w zakresie 2-10 V do regulatora lub systemu kaskadowego. Na podstawie zewnętrznego sygnału pomiarowego, na przykład z czujnika monitorującego istotny parametr, taki jak temperatura, ciśnienie lub jakość powietrza, generowany jest sygnał sterujący, który instruuje silnik Belimo do regulacji pozycji przepustnicy. Siłownik oferuje moment obrotowy 20 Nm, co czyni go odpowiednim do dużych i ciężkich konstrukcji przepustnic stosowanych w centralach wentylacyjnych. Dokładność pozycjonowania wynosi ±5% w całym zakresie regulacji, a silnik osiąga kąt obrotu 90° w czasie 150 sekund. Pobór mocy w trybie spoczynku wynosi tylko 0,4 W, a poziom hałasu to 45 dB(A).

Zalety i funkcje

20 Nm modulacyjny 2-10 V: Zapewnia płynną i precyzyjną regulację pozycji przepustnicy, odpowiedni dla dużych przepustnic do około 4 m².
Sprzężenie zwrotne pozycji 2-10 V: Przesyła aktualną pozycję zaworu elektrycznie do systemów regulacji takich jak systemy kaskadowe lub BMS (Building Management System).
Regulowany kierunek ruchu: Kierunek obrotu można łatwo ustawić za pomocą przełącznika (lewoskrętny lub prawoskrętny), co zapewnia elastyczność montażu i szerokie możliwości zastosowań.
Ręczna regulacja z blokowalnym przyciskiem: Umożliwia manualne sterowanie i blokadę podczas instalacji oraz prac konserwacyjnych.
Ochrona przed przeciążeniem: Automatyczne zatrzymanie po osiągnięciu pozycji końcowej, eliminując potrzebę stosowania dodatkowych wyłączników krańcowych.
Stopień ochrony IP54: Odporny na kurz i bryzgi wody ze wszystkich stron, co gwarantuje odporność na codzienne warunki środowiskowe i długą żywotność urządzenia.

Instalacja, konserwacja i zastosowania

Siłownik montuje się bezpośrednio na osi przepustnicy za pomocą dołączonego uniwersalnego pierścienia zaciskowego, odpowiedniego do średnic osi od 10 do 20 mm. Oś powinna mieć co najmniej 48 mm długości i wystawać minimum 20 mm. Siłownik jest wyposażony w zabezpieczenie przed obracaniem się osi, zapobiegające niepożądanemu współbieżnemu ruchowi. Kąt obrotu można regulować mechanicznie po obu stronach, maksymalnie do 95°. Kierunek ruchu ustawiany jest prostym przełącznikiem (pozycja 0 = obrót w lewo, pozycja 1 = obrót w prawo). Do ręcznej regulacji dostępny jest przycisk blokowany mechanicznie. Podłączenie elektryczne odbywa się za pomocą przewodu stałego o długości 1 metra z 4 żyłami (0,75 mm²).
Siłownik jest bezobsługowy i przeznaczony do modulacyjnego pozycjonowania dużych sekcji przepustnic powietrza w centralach wentylacji mechanicznej, głównych kanałach VAV, klapach mieszających oraz regulatorach przepływu w dużych budynkach użyteczności publicznej i przemysłowych instalacjach klimatyzacyjnych.

Marka	Belimo
Kategoria	Napęd zaworu Belimo
GTIN	07630498114489
Numer artykułu producenta	SM24A-SR
Numer artykułu:	23010066

Specyfikacje

Kod kategorii	101
Suitable for air accessory	Tak
Supply voltage	24 V AC/DC
Control signal	Other
Energy consumption in operation	2 W
Energy consumption at rest	0.4 W
Model	Rotating
Regulation type on/off	Nie
Regulation type modulating	Tak
Regulation type splitrange	Nie
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	Nie
Return at zero supply voltage	Nie
Deactivated when closed	Nie
Automatic stroke recognition	Nie
Adjustable position feedback signal	Nie
Auxiliary contacts	Nie
Position reporting system	2 - 10 V
Auxiliary contacts optional	Tak
End contacts	None
Adjustable operating range	Nie
With mechanical setting indicator	Tak
Suitable for manual operation	Tak
Operating time	150 s
Torque	20 Nm
Potential free switch contact	Nie
Self-adjusting travel length	Nie
Max. angle of rotation	95 °
With safety function	Nie
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	4 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C

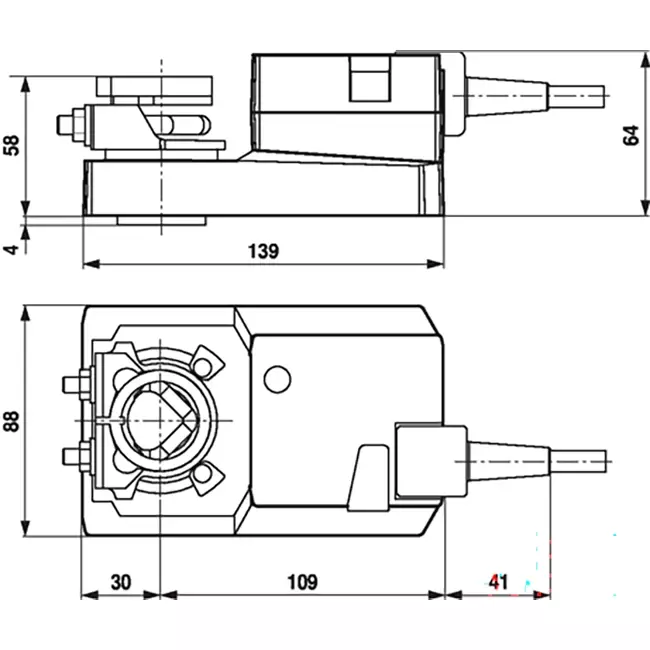

Wysokość	85 mm
Szerokość	110 mm
Głębokość	220 mm
Explosion-proof	Nie
Housing material	Plastic
Suitable for valve	Nie
