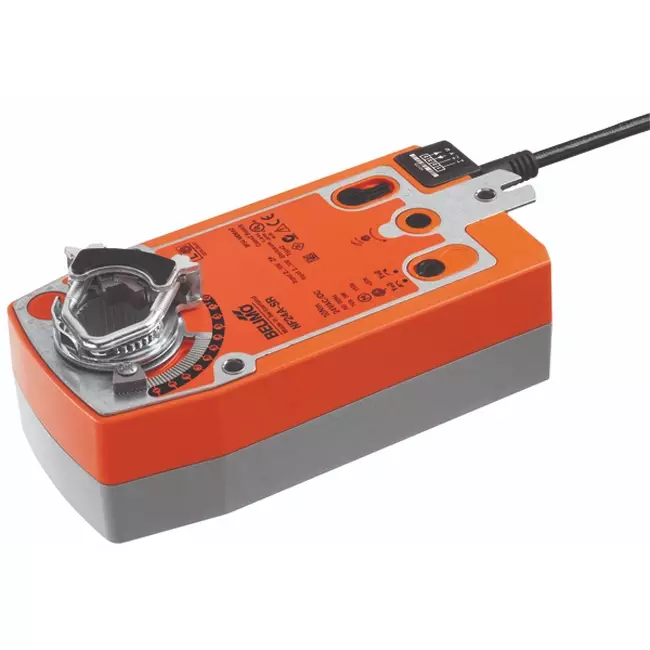

Belimo NF24A-SR to modulujący siłownik zaworu ze sprężynowym powrotem, przeznaczony do ciągłej regulacji sekcji przepustnic powietrza o powierzchni do około 2 m². Siłownik jest sterowany sygnałem 2-10 V i jednocześnie przesyła sygnał położenia (SR) 2-10 V z powrotem do regulatora lub układu kaskadowego. Na podstawie zewnętrznego sygnału pomiarowego, np. z czujnika monitorującego istotną wielkość taką jak temperatura, ciśnienie czy jakość powietrza, generowany jest sygnał sterujący, który informuje silnik Belimo o konieczności dopasowania położenia przepustnicy. W przypadku zaniku napięcia zawór automatycznie i samoczynnie powraca do bezpiecznej pozycji, napędzany energią sprężyny. Siłownik charakteryzuje moment obrotowy wynoszący 10 Nm, co czyni go odpowiednim do średniej wielkości konstrukcji przepustnic w centralach klimatyzacyjnych. Dokładność pozycjonowania wynosi ±5% w całym zakresie regulacji, a silnik osiąga kąt obrotu 90° w 150 sekund. Powrót sprężyny następuje w mniej niż 20 sekund. Pobór mocy w stanie spoczynku to 2,5 W, a poziom hałasu wynosi zaledwie 40 dB(A).
Siłownik montuje się bezpośrednio na trzpieniu zaworu za pomocą dołączonego uniwersalnego pierścienia zaciskowego, przeznaczonego dla średnic trzpienia od 10 do 25,4 mm. Trzpień powinien mieć długość co najmniej 85 mm i wystawać minimum 15 mm. Dołączony element zabezpieczający przed obrotem zapobiega przesuwaniu się siłownika. Kierunek ruchu silnika ustawia się za pomocą przełącznika, a kierunek powrotu sprężyny zależy od sposobu montażu (L/P). Kąt obrotu można mechanicznie regulować od 33% w krokach co 2,5% do maksymalnie 95°. Do ręcznej obsługi służy korba ręczna umożliwiająca zablokowanie zaworu w dowolnej pozycji. Połączenie elektryczne wykonuje się kablem stałym o długości 1 metra z czterema przewodami o przekroju 0,75 mm². Siłownik jest bezobsługowy i przeznaczony do modulującego pozycjonowania średnich sekcji przepustnic w centralach wentylacyjnych, kanałach VAV, zaworach mieszających oraz przepustnicach awaryjnych w budynkach użyteczności publicznej i instalacjach klimatyzacyjnych przemysłowych.
| Marka | Belimo |
| Kategoria | Napęd zaworu Belimo |
| GTIN | 7630498112843 |
| Numer artykułu producenta | NF24A-SR |
| Numer artykułu: | 23010060 |
| Kod kategorii | 101 |
| Suitable for air accessory | Tak |
| Supply voltage | 24 V AC/DC |
| Control signal | Other |
| Energy consumption in operation | 3.5 W |
| Energy consumption at rest | 2.5 W |
| Model | Rotating |
| Regulation type on/off | Nie |
| Regulation type modulating | Tak |
| Regulation type splitrange | Nie |
| Connection cable length | 1 m |
| Transmission | With cogwheels |
| With direct mount top flange according to ISO 5211 | Nie |
| Return at zero supply voltage | Tak |
| Deactivated when closed | Tak |
| Automatic stroke recognition | Nie |
| Adjustable position feedback signal | Nie |
| Auxiliary contacts | Nie |
| Auxiliary contacts optional | Tak |
| End contacts | None |
| Adjustable operating range | Nie |
| With mechanical setting indicator | Tak |
| Suitable for manual operation | Tak |
| Operating time | 150 s |
| Torque | 10 Nm |
| Potential free switch contact | Nie |
| Self-adjusting travel length | Nie |
| Max. angle of rotation | 95 ° |
| With safety function | Tak |
| Degree of protection (NEMA) | 2 |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 5.5 A |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Wysokość | 85 mm |
| Szerokość | 130 mm |
| Głębokość | 290 mm |
| Explosion-proof | Nie |
| Housing material | Plastic |
| Suitable for valve | Nie |
