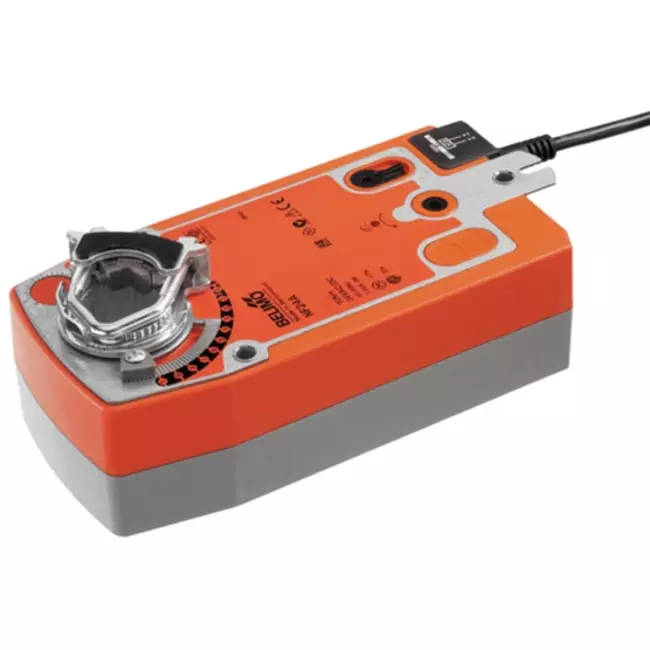

Belimo NF24A to obrotowy siłownik z powrotem sprężynowym przeznaczony do sterowania otwarciem i zamknięciem przepustnic powietrza o powierzchni do około 2 m² w instalacjach technicznych budynków. Siłownik działa na zasadzie sygnału otwórz/zamknij: przy obecnym napięciu zasilania przemieszcza się do pozycji roboczej, napinając sprężyny powrotne wewnątrz urządzenia. W przypadku zaniku napięcia przepustnica automatycznie i niezależnie powraca do bezpiecznej pozycji, napędzana energią zgromadzoną w sprężynie. Dzięki temu siłownik nadaje się do zastosowań wymagających z góry określonej pozycji bezpieczeństwa, takich jak przepustnice przeciwpożarowe czy klapy awaryjnej wentylacji w centralach klimatyzacyjnych. Silnik osiąga kąt obrotu 90° w 75 sekund, a powrót sprężyny następuje w mniej niż 20 sekund. Pobór mocy spoczynkowej wynosi 2,5 W, a poziom hałasu silnika to 45 dB(A). Moment obrotowy 10 Nm umożliwia zastosowanie siłownika do średnich konstrukcji przepustnic w instalacjach klimatyzacyjnych budynków użyteczności publicznej i przemysłowych.
Siłownik montuje się bezpośrednio na osi przepustnicy za pomocą dołączonego uniwersalnego pierścienia zaciskowego, przeznaczonego dla średnic osi od 10 do 25,4 mm. Oś musi mieć co najmniej 85 mm długości i wystawać minimum 15 mm. Dołączony mechanizm zabezpieczający przed obrotem zapobiega przesunięciu siłownika wraz z osią. Kierunek ruchu silnika i powrót sprężyny ustawia się przez wybór kierunku montażu (L/R). Kąt obrotu jest mechanicznie regulowany począwszy od 33% w krokach po 2,5% do maksymalnie 95°. Do ręcznego sterowania służy korba, pozwalająca na zablokowanie przepustnicy w dowolnej pozycji. Podłączenie elektryczne realizowane jest za pomocą stałego przewodu o długości 1 metra z dwoma żyłami 0,75 mm². Siłownik jest bezobsługowy i przeznaczony do sterowania otwarciem/zamknięciem średnich przepustnic powietrza w centralach klimatyzacyjnych, przepustnicach przeciwpożarowych, klapach awaryjnej wentylacji oraz przepustnicach mieszających w obiektach użyteczności publicznej i instalacjach klimatyzacji przemysłowej.
| Marka | Belimo |
| Kategoria | Siłownik Belimo |
| GTIN | 7630498112805 |
| Numer artykułu producenta | NF24A |
| Numer artykułu: | 23010063 |
| Kod kategorii | 101 |
| Suitable for air accessory | Tak |
| Supply voltage | 24 V AC/DC |
| Control signal | 2-point |
| Energy consumption in operation | 6 W |
| Energy consumption at rest | 2.5 W |
| Model | Rotating |
| Regulation type on/off | Nie |
| Regulation type modulating | Tak |
| Regulation type splitrange | Nie |
| Connection cable length | 1 m |
| Transmission | With cogwheels |
| With direct mount top flange according to ISO 5211 | Nie |
| Return at zero supply voltage | Tak |
| Deactivated when closed | Tak |
| Automatic stroke recognition | Nie |
| Adjustable position feedback signal | Nie |
| Auxiliary contacts | Nie |
| Position reporting system | Optional |
| Auxiliary contacts optional | Tak |
| End contacts | None |
| Adjustable operating range | Nie |
| With mechanical setting indicator | Tak |
| Suitable for manual operation | Tak |
| Operating time | 75 s |
| Torque | 10 Nm |
| Potential free switch contact | Nie |
| Self-adjusting travel length | Nie |
| Max. angle of rotation | 95 ° |
| With safety function | Tak |
| Degree of protection (NEMA) | 2 |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 8.5 A |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |

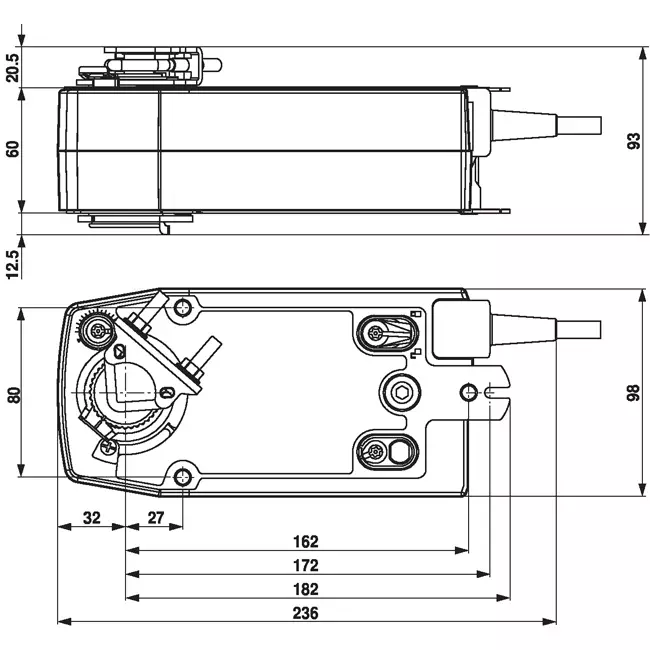

| Wysokość | 85 mm |
| Szerokość | 130 mm |
| Głębokość | 290 mm |
| Explosion-proof | Nie |
| Housing material | Plastic |
| Suitable for valve | Nie |
