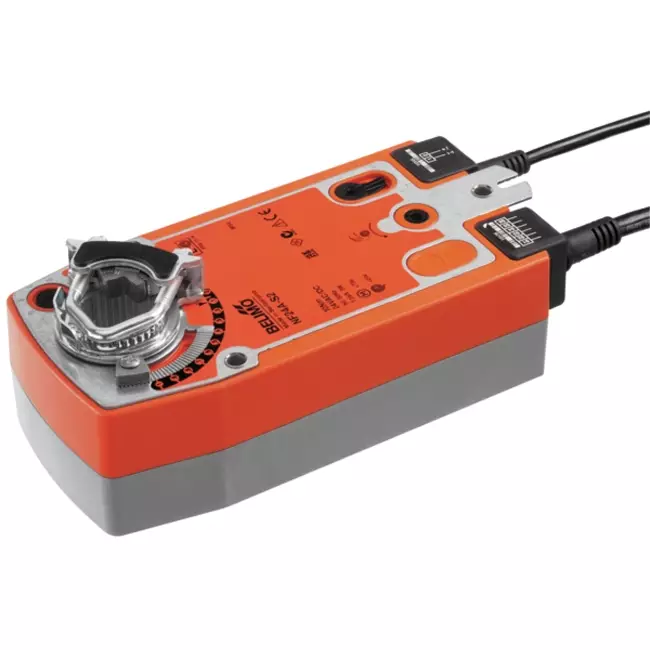

Siłownik zaworu obrotowego Belimo ze sprężyną powrotną 24 V - otwórz/zamknij - 10 Nm - NF24A-S2

Marka: Belimo

-10%

Sugerowana cena detaliczna 2 237,62

2 013,85 -10%

Oszczędzasz 223,77

Czas dostawy: 5 dni roboczych

Największa kolekcja w Polsce
Bezpłatne zwroty
Ocena klientów 9/10
Bezpieczne zakupy z Trustedshops

Płać bezpiecznie i szybko:

Punkty plus

Zawiera sprężynę powrotną
2 zintegrowane przełączniki pomocnicze
Odporność na przeciążenia
Stopień ochrony IP54

Napęd zaworu obrotowego Belimo z powrotem sprężynowym 24V - otwórz/zamknij - 10 Nm - NF24A-S2

Belimo NF24A-S2 to napęd obrotowy z powrotem sprężynowym do sterowania otwarciem/zamknięciem sekcji przepustnic powietrza do około 2 m² w instalacjach technicznych budynków. Napęd działa na zasadzie sygnału otwórz/zamknij: przy obecności napięcia zasilania przechodzi do pozycji roboczej i napina sprężyny powrotne wewnątrz. W przypadku zaniku napięcia przepustnica automatycznie samoczynnie powraca do bezpiecznej pozycji, napędzana energią sprężyn. Sprawia to, że napęd jest odpowiedni do zastosowań, gdzie wymagany jest wcześniej określony stan bezpieczeństwa, takich jak klapy przeciwpożarowe czy klapy wentylacji awaryjnej w centralach klimatyzacyjnych. Silnik osiąga kąt obrotu 90° w 75 sekund, a powrót sprężynowy zamyka przepustnicę w mniej niż 20 sekund. Pobór mocy w stanie spoczynku wynosi 2,5 W, a poziom hałasu silnika to 45 dB(A). Z momentem obrotowym 10 Nm oraz dwoma zintegrowanymi stykami pomocniczymi do sygnalizacji pozycji napęd jest stosowany do średnich konstrukcji przepustnic w instalacjach klimatyzacji użytkowej i przemysłowej.

Zalety i funkcje

Sterowanie otwórz/zamknij z momentem 10 Nm: Moment obrotowy 10 Nm umożliwia sterowanie przepustnicami powietrza do około 2 m², pozwalając na sprawną obsługę średnich konstrukcji przepustnic.
Regulowany kierunek obrotu poprzez montaż L/P: Kierunek obrotu silnika i powrót sprężynowy ustalany jest podczas montażu, co zapewnia elastyczne dopasowanie do różnych układów przepustnic.
Automatyczny powrót sprężynowy przy zaniku zasilania: Przepustnica wraca do pozycji bezpieczeństwa w ciągu 20 sekund bez konieczności zewnętrznego źródła energii lub sterowania.
2 zintegrowane styki pomocnicze: Dwa wbudowane styki umożliwiają bezpośrednią sygnalizację pozycji do systemu BMS lub rozdzielnicy; jeden ustawiony stałe na 10%, drugi regulowany od 11% do 100%, bez potrzeby dodatkowych akcesoriów.
Ręczna regulacja z blokadą: Za pomocą dołączonego korby ręcznej napęd można manualnie ustawić i zablokować w dowolnej pozycji, co jest przydatne podczas montażu i konserwacji.
Ochrona przed przeciążeniem bez wyłączników krańcowych: Napęd automatycznie zatrzymuje się po osiągnięciu mechanicznego ograniczenia, zapobiegając nadmiernemu zużyciu i upraszczając instalację.
Stopień ochrony IP54: Chroniony przed kurzem i bryzgami wody ze wszystkich stron, co zapewnia odporność na codzienne warunki eksploatacji i długą żywotność.

Instalacja, konserwacja i zastosowania

Napęd montuje się bezpośrednio na trzonie przepustnicy za pomocą dołączonego uniwersalnego pierścienia zaciskowego, odpowiedniego dla średnic wałków 10 do 25,4 mm. Wałek musi mieć długość co najmniej 85 mm i wystawać co najmniej 15 mm. Dołączony zabezpieczacz przeciwwykręceniowy zapobiega obracaniu się napędu wraz z wałkiem. Kierunek ruchu silnika i powrót sprężynowy ustawia się przez kierunek montażu (L/P). Kąt obrotu można mechanicznie regulować od 33% w krokach po 2,5% do maksymalnie 95%. Do ręcznego sterowania służy korba ręczna, za pomocą której przepustnica może być zablokowana w dowolnej pozycji. Podłączenie elektryczne realizowane jest kablem zasilającym o długości 1 m, z dwoma żyłami 0,75 mm² oraz oddzielnym kablem 1 m z sześcioma żyłami do styków pomocniczych. Napęd jest bezobsługowy i znajduje zastosowanie w sterowaniu otwarciem/zamknięciem średnich sekcji przepustnic powietrza w centralach wentylacyjnych, klapach przeciwpożarowych, klapach awaryjnej wentylacji oraz przepustnicach mieszających w budynkach użyteczności publicznej i instalacjach klimatyzacji przemysłowej.

Marka	Belimo
Kategoria	Napęd zaworu Belimo
GTIN	7630498112836
Numer artykułu producenta	NF24A-S2
Numer artykułu:	23010054

Specyfikacje

Kod kategorii	101
Suitable for air accessory	Tak
Supply voltage	24 V AC/DC
Control signal	2-point
Energy consumption in operation	6 W
Energy consumption at rest	2.5 W
Model	Rotating
Regulation type on/off	Nie
Regulation type modulating	Tak
Regulation type splitrange	Nie
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	Nie
Return at zero supply voltage	Tak
Deactivated when closed	Tak
Automatic stroke recognition	Nie
Adjustable position feedback signal	Nie
Auxiliary contacts	Tak
Position reporting system	Optional
Auxiliary contacts optional	Tak
End contacts	2
Adjustable operating range	Nie
With mechanical setting indicator	Tak
Suitable for manual operation	Tak
Operating time	75 s
Torque	10 Nm
Potential free switch contact	Tak
Self-adjusting travel length	Nie
Max. angle of rotation	95 °
With safety function	Tak
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	8.5 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Wysokość	85 mm
Szerokość	130 mm
Głębokość	290 mm
Explosion-proof	Nie
Housing material	Plastic
Suitable for valve	Nie
