Punkty plus

Zawiera sprężynę powrotną
2 zintegrowane przełączniki pomocnicze
Odporność na przeciążenia
Stopień ochrony IP54

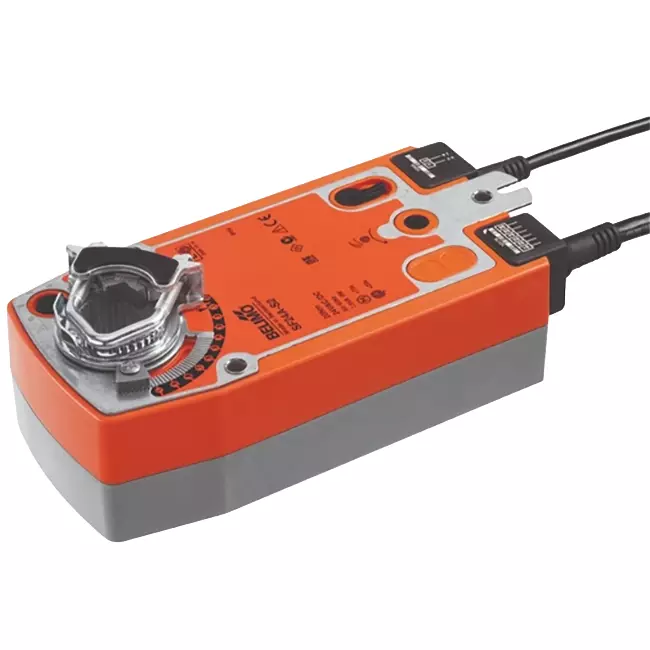

Siłownik obrotowy zaworu Belimo z powrotem sprężynowym 24-240V - 20 Nm - SFA-S2

Belimo SFA-S2 to obrotowy siłownik zaworu z powrotem sprężynowym przeznaczony do sterowania sekcjami przepustnic powietrza o powierzchni do około 4 m² w instalacjach technicznych budynków. Siłownik działa na zasadzie sygnału otwórz/zamknij: przy obecności napięcia zasilania przechodzi do pozycji roboczej, napinając sprężyny powrotne. W przypadku zaniku napięcia zawór automatycznie i niezależnie powraca do bezpiecznej pozycji, napędzany energią sprężyny. Dzięki temu siłownik jest odpowiedni do zastosowań wymagających z góry określonego ustawienia bezpieczeństwa, takich jak przepustnice dymoszczelne czy klapy awaryjnej wentylacji w centralnych urządzeniach klimatyzacyjnych. Silnik osiąga kąt obrotu 90° w ciągu 75 sekund, pobór mocy w stanie spoczynku wynosi 3,5 W, a poziom hałasu silnika to 45 dB(A). Z momentem obrotowym 20 Nm oraz dwoma zintegrowanymi przełącznikami pomocniczymi do sygnalizacji pozycji, siłownik może być stosowany w dużych i ciężkich konstrukcjach przepustnic w instalacjach klimatyzacyjnych obiektów użytkowych i przemysłowych.

Zalety i funkcje

Uniwersalne napięcie zasilania AC 24...240 V / DC 24...125 V: Podłączasz siłownik do praktycznie każdego dostępnego napięcia zasilania bez potrzeby stosowania dodatkowego transformatora czy modyfikacji instalacji.
Automatyczny powrót sprężynowy przy zaniku napięcia: Zawór wraca do pozycji bezpieczeństwa w ciągu 20 sekund, bez potrzeby zewnętrznego źródła energii czy sterowania.
2 zintegrowane przełączniki pomocnicze: Dwa wbudowane przełączniki pozwalają na bezpośrednią sygnalizację pozycji do systemu BMS lub szafy sterowniczej — jeden stały na 10%, drugi regulowany w zakresie od 11% do 100% — bez konieczności stosowania dodatkowych akcesoriów.
Regulowany kierunek ruchu dzięki montażowi L/R: Kierunek obrotu zarówno silnika, jak i powrotu sprężyny ustawia się podczas montażu, co umożliwia elastyczne zastosowanie w różnych konfiguracjach przepustnic.
Ręczna obsługa z blokadą: Za pomocą dołączonej korby można ręcznie obsługiwać zawór i zablokować go w dowolnej pozycji, co jest wygodne podczas instalacji i konserwacji.
Ochrona przed przeciążeniem bez użycia wyłączników krańcowych: Siłownik automatycznie zatrzymuje się po osiągnięciu mechanicznego ogranicznika, co zapobiega zużyciu i upraszcza instalację.
Stopień ochrony IP54: Chroniony przed kurzem oraz rozbryzgami wody ze wszystkich stron, co zapewnia odporność na codzienne warunki eksploatacyjne i długą żywotność.

Montaż, konserwacja i zastosowania

Siłownik montuje się bezpośrednio na osi przepustnicy za pomocą dołączonego uniwersalnego pierścienia zaciskowego, który pasuje do średnic osi od 10 do 25,4 mm. Dołączony ogranicznik obrotu zapobiega przemieszczaniu się siłownika. Kierunek ruchu silnika i powrotu sprężyny ustawia się poprzez kierunek montażu (L/R). Kąt obrotu można mechanicznie regulować za pomocą ograniczników do maksymalnie 95°. Do ręcznej obsługi służy dołączona korba, pozwalająca zablokować przepustnicę w dowolnej pozycji. Połączenie elektryczne odbywa się za pomocą przewodu zasilającego o długości 1 metra z dwoma przewodami 0,75 mm² oraz osobnego kabla 1-metrowego z sześcioma przewodami do przełączników pomocniczych. Siłownik jest bezobsługowy i idealnie nadaje się do sterowania otwórz/zamknij dużych sekcji przepustnic w centralach klimatyzacyjnych, klapach mieszających oraz przepustnicach awaryjnej wentylacji w budynkach użytkowych i przemysłowych instalacjach klimatyzacyjnych.

Marka	Belimo
Kategoria	Napęd zaworu Belimo
GTIN	7630498114144
Numer artykułu producenta	SFA-S2
Numer artykułu:	23010056

Specyfikacje

Kod kategorii	101
Suitable for air accessory	Tak
Supply voltage	24 - 125 V DC / 24 - 240 V AC
Control signal	2-point
Energy consumption in operation	7 W
Energy consumption at rest	3.5 W
Model	Rotating
Regulation type on/off	Nie
Regulation type modulating	Tak
Regulation type splitrange	Nie
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	Nie
Return at zero supply voltage	Tak
Deactivated when closed	Tak
Automatic stroke recognition	Nie
Adjustable position feedback signal	Nie
Auxiliary contacts	Tak
Position reporting system	None
Auxiliary contacts optional	Tak
End contacts	2
Adjustable operating range	Nie
With mechanical setting indicator	Tak
Suitable for manual operation	Tak
Operating time	75 s
Torque	20 Nm
Potential free switch contact	Tak
Self-adjusting travel length	Nie
Max. angle of rotation	95 °
With safety function	Tak
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	18 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C

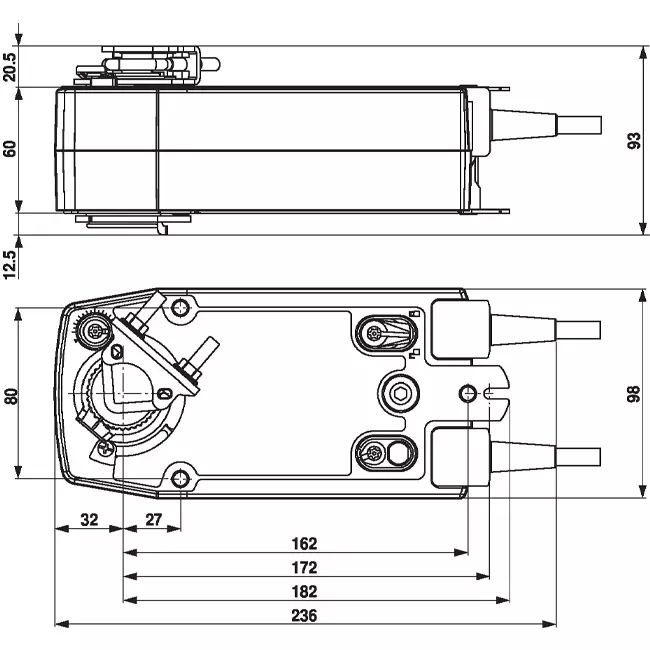

Wysokość	85 mm
Szerokość	130 mm
Głębokość	290 mm
Explosion-proof	Nie
Housing material	Plastic
Suitable for valve	Nie
