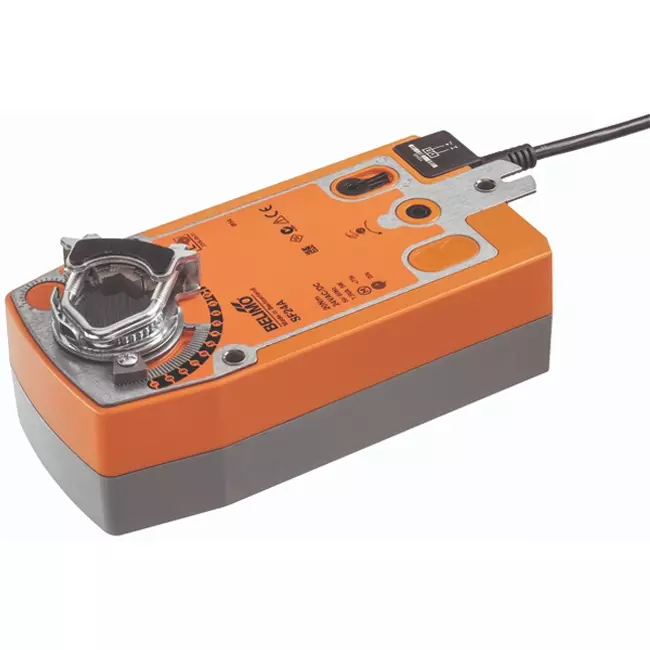

Siłownik zaworu obrotowego Belimo ze sprężyną powrotną 24 V - otwieranie/zamykanie - 20 Nm - SF24A

Marka: Belimo

-10%

Sugerowana cena detaliczna 2 379,31

2 141,38 -10%

Oszczędzasz 237,93

Czas dostawy: 5 dni roboczych

Największa kolekcja w Polsce
Bezpłatne zwroty
Ocena klientów 9/10
Bezpieczne zakupy z Trustedshops

Płać bezpiecznie i szybko:

Punkty plus

Zawiera sprężynę powrotną
Stały kabel
Odporność na przeciążenia
Stopień ochrony IP54

Siłownik obrotowy Belimo z powrotem sprężynowym 24V - otwórz/zamknij - 20 Nm - SF24A

Belimo SF24A to siłownik obrotowy z powrotem sprężynowym przeznaczony do sterowania otwieraniem i zamykaniem sekcji przepustnic powietrznych o powierzchni do około 4 m² w technicznych instalacjach budynkowych. Siłownik działa na bazie sygnału otwórz/zamknij: gdy dostępne jest zasilanie, przechodzi do pozycji roboczej napinając wewnętrzne sprężyny powrotne. W przypadku zaniku napięcia przepustnica automatycznie i niezależnie wraca do bezpiecznej pozycji, napędzana energią zgromadzoną w sprężynie. Dzięki temu siłownik jest odpowiedni do zastosowań wymagających uprzednio ustalonej pozycji bezpieczeństwa, takich jak przepustnice przeciwpożarowe lub awaryjnej wentylacji w centralach wentylacyjnych. Silnik realizuje kąt obrotu 90° w 75 sekund, a powrót sprężynowy zamyka przepustnicę w czasie krótszym niż 20 sekund. Pobór mocy w stanie spoczynku wynosi 2,5 W, a poziom hałasu silnika to 45 dB(A). Moment obrotowy 20 Nm pozwala na zastosowanie siłownika w dużych, ciężkich konstrukcjach przepustnic w instalacjach klimatyzacyjnych budynków użytkowych i przemysłowych.

Zalety i funkcje

Sterowanie otwórz/zamknij z momentem 20 Nm: Moment obrotowy 20 Nm czyni siłownik odpowiednim do dużych sekcji przepustnic powietrznych do około 4 m², zapewniając łatwe i niezawodne sterowanie nawet ciężkimi konstrukcjami.
Automatyczny powrót sprężynowy przy zaniku napięcia: Przepustnica wraca do pozycji bezpieczeństwa w czasie poniżej 20 sekund bez potrzeby zewnętrznego źródła energii lub sterowania.
Regulowany kierunek ruchu poprzez montaż L/P: Kierunek obrotu zarówno silnika, jak i powrotu sprężynowego ustawia się podczas montażu, co pozwala na elastyczne zastosowanie w różnorodnych konfiguracjach przepustnic.
Ręczna regulacja z blokadą: Za pomocą dołączonej korby ręcznej można manualnie obsługiwać przepustnicę i zablokować ją w dowolnej pozycji, co jest przydatne podczas instalacji i konserwacji.
Zabezpieczenie przeciążeniowe bez wyłączników krańcowych: Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznym ograniczeniu, co eliminuje zużycie i upraszcza instalację.
Klasa ochrony IP54: Odporność na kurz oraz bryzgi wody z wszystkich kierunków zapewnia ochronę przed codziennymi czynnikami środowiskowymi i przedłuża żywotność urządzenia.

Instalacja, konserwacja i zastosowania

Siłownik montuje się bezpośrednio na osi przepustnicy za pomocą dołączonej uniwersalnej obejmy, kompatybilnej z osiami o średnicy od 10 do 25,4 mm. Oś musi mieć długość minimum 85 mm i wystawać co najmniej 15 mm. Dołączone zabezpieczenie przed obracaniem zapobiega ruchowi siłownika na osi. Kierunek ruchu silnika i powrotu sprężynowego ustawia się poprzez montaż w pozycji lewej lub prawej (L/R). Kąt obrotu można mechanicznie regulować od 33% w krokach co 2,5% do maksymalnie 95°. Do ręcznej obsługi służy dołączona korba, umożliwiająca blokowanie przepustnicy w dowolnej pozycji. Podłączenie elektryczne realizowane jest przewodem stałym o długości 1 m z dwoma żyłami 0,75 mm². Siłownik jest bezobsługowy i dedykowany do sterowania otwórz/zamknij dużych sekcji przepustnic powietrznych w centralach klimatyzacji, przepustnicach mieszających oraz przepustnicach awaryjnych w budynkach użyteczności publicznej i instalacjach przemysłowych.

Marka	Belimo
Kategoria	Siłownik Belimo
GTIN	7630498114021
Numer artykułu producenta	SF24A
Numer artykułu:	23010061

Specyfikacje

Kod kategorii	101
Suitable for air accessory	Tak
Supply voltage	24 V AC/DC
Control signal	2-point
Energy consumption in operation	5 W
Energy consumption at rest	2.5 W
Model	Rotating
Regulation type on/off	Nie
Regulation type modulating	Tak
Regulation type splitrange	Nie
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	Nie
Return at zero supply voltage	Tak
Deactivated when closed	Tak
Automatic stroke recognition	Nie
Adjustable position feedback signal	Nie
Auxiliary contacts	Nie
Position reporting system	Optional
Auxiliary contacts optional	Tak
End contacts	None
Adjustable operating range	Nie
With mechanical setting indicator	Tak
Suitable for manual operation	Tak
Operating time	75 s
Torque	20 Nm
Potential free switch contact	Nie
Self-adjusting travel length	Nie
Max. angle of rotation	95 °
With safety function	Tak
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	7.5 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Wysokość	85 mm
Szerokość	130 mm
Głębokość	290 mm
Explosion-proof	Nie
Housing material	Plastic
Suitable for valve	Nie
