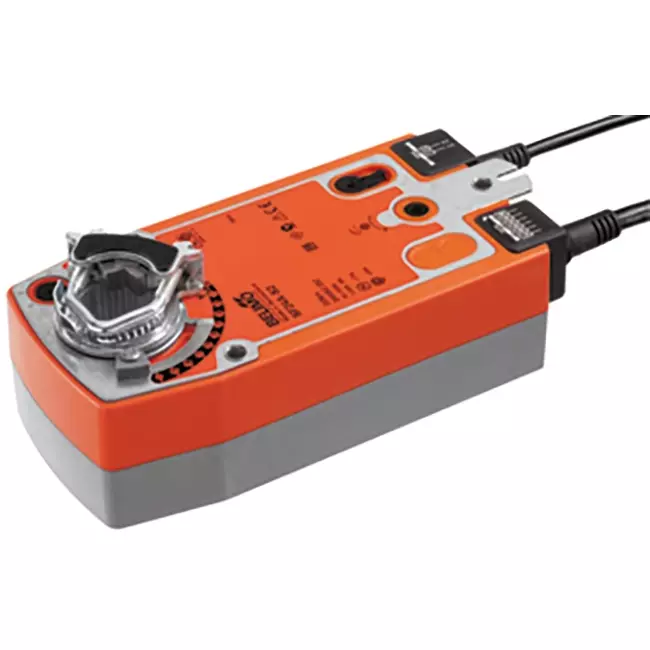

Siłownik zaworu obrotowego Belimo ze sprężyną powrotną 24 V - otwieranie/zamykanie - 20 Nm - SF24A-S2

Marka: Belimo

-10%

Sugerowana cena detaliczna 2 668,61

2 401,75 -10%

Oszczędzasz 266,86

Czas dostawy: 5 dni roboczych

Największa kolekcja w Polsce
Bezpłatne zwroty
Ocena klientów 9/10
Bezpieczne zakupy z Trustedshops

Płać bezpiecznie i szybko:

Punkty plus

Zawiera sprężynę powrotną
2 zintegrowane przełączniki pomocnicze
Odporność na przeciążenia
Stopień ochrony IP54

Belimo obrotowy siłownik klapowy z powrotem sprężynowym 24V - otwórz/zamknij - 20 Nm - SF24A-S2

Belimo SF24A-S2 to obrotowy siłownik klapowy z powrotem sprężynowym, przeznaczony do sterowania otwieraniem/zamykaniem sekcji klap powietrznych o powierzchni do około 4 m² w instalacjach technicznych budynków. Siłownik działa na bazie sygnału otwórz/zamknij: przy obecności napięcia zasilania przechodzi do pozycji roboczej, napinając wewnętrzne sprężyny powrotne. W przypadku zaniku napięcia klapa automatycznie i niezależnie powraca do pozycji bezpiecznej, napędzana energią sprężyny. Czyni to siłownik odpowiednim do zastosowań, w których wymagana jest zdefiniowana pozycja bezpieczeństwa, takich jak klapy przeciwpożarowe lub klapy awaryjnego wentylowania w centralnych systemach wentylacji. Silnik osiąga kąt obrotu 90° w 75 sekund, a powrót sprężynowy przywraca klapę w czasie krótszym niż 20 sekund. Pobór mocy w stanie spoczynku wynosi 2,5 W, a poziom hałasu silnika to 45 dB(A). Dzięki momentowi obrotowemu 20 Nm oraz dwóm zintegrowanym stykam pomocniczym do sygnalizacji pozycji, siłownik nadaje się do obsługi dużych, ciężkich konstrukcji klap w budynkach użytkowych i przemysłowych systemach klimatyzacyjnych.

Zalety i funkcje

Sterowanie otwórz/zamknij z momentem 20 Nm: Moment obrotowy 20 Nm sprawia, że SF24A-S2 jest odpowiedni do dużych sekcji klap powietrznych do około 4 m², umożliwiając łatwe sterowanie nawet ciężkimi konstrukcjami klap.
Automatyczny powrót sprężynowy przy zaniku zasilania: Klapa powraca do pozycji bezpieczeństwa w ciągu 20 sekund, bez potrzeby zewnętrznego źródła energii lub sterowania.
2 zintegrowane styki pomocnicze: Dwa wbudowane styki pomocnicze umożliwiają bezpośrednią sygnalizację pozycji do systemu BMS lub szafy sterowniczej. Jeden styk ma stałe nastawienie na 10%, drugi jest regulowany w zakresie od 11 do 100%, bez konieczności użycia dodatkowych akcesoriów.
Regulowany kierunek ruchu przez montaż L/P: Kierunek obrotu silnika i powrotu sprężynowego definiowany jest podczas montażu, co pozwala na elastyczne zastosowanie w różnych konfiguracjach klap.
Ręczna regulacja z blokadą: Za pomocą dołączonego korbacza można ręcznie obsługiwać klapę i zablokować ją w dowolnej pozycji, co jest przydatne podczas instalacji i konserwacji.
Bezpieczeństwo przeciążeniowe bez wyłączników krańcowych: Siłownik automatycznie zatrzymuje się po osiągnięciu mechanicznego ograniczenia, co zapobiega zużyciu i upraszcza instalację.
Stopień ochrony IP54: Ochrona przed kurzem i wodą rozbryzgową ze wszystkich stron, co zapewnia odporność na codzienne warunki środowiskowe i długą żywotność.

Montaż, konserwacja i zastosowania

Siłownik montuje się bezpośrednio na osi klapy za pomocą dołączonego uniwersalnego pierścienia zaciskowego, odpowiadającego osiom o średnicy od 10 do 25,4 mm. Oś musi mieć długość co najmniej 85 mm i wystawać minimum 15 mm. Siłownik dostarczany jest z zabezpieczeniem przed obrotem, zapobiegającym niezamierzonemu kręceniu się osi. Kierunek ruchu zarówno silnika, jak i funkcji bezpieczeństwa (powrót sprężynowy) ustala się podczas montażu (pozycja L lub R). Połączenie elektryczne składa się z przewodu zasilającego o długości 1 metra z 2 żyłami oraz oddzielnego przewodu o długości 1 metra z 6 żyłami do styków pomocniczych. Siłownik jest bezobsługowy i przeznaczony do sterowania otwieraniem/zamykaniem dużych sekcji klap powietrznych w centralach wentylacyjnych, klapach mieszających oraz klapach awaryjnej wentylacji w budynkach usługowych i przemysłowych systemach klimatyzacyjnych.

Marka	Belimo
Kategoria	Napęd zaworu Belimo
GTIN	7630498114076
Numer artykułu producenta	SF24A-S2
Numer artykułu:	23010059

Specyfikacje

Kod kategorii	101
Suitable for air accessory	Tak
Supply voltage	24 V AC/DC
Control signal	2-point
Energy consumption in operation	5 W
Energy consumption at rest	2.5 W
Model	Rotating
Regulation type on/off	Nie
Regulation type modulating	Tak
Regulation type splitrange	Nie
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	Nie
Return at zero supply voltage	Tak
Deactivated when closed	Tak
Automatic stroke recognition	Nie
Adjustable position feedback signal	Nie
Auxiliary contacts	Tak
Position reporting system	Optional
Auxiliary contacts optional	Tak
End contacts	2
Adjustable operating range	Nie
With mechanical setting indicator	Tak
Suitable for manual operation	Tak
Operating time	75 s
Torque	20 Nm
Potential free switch contact	Tak
Self-adjusting travel length	Nie
Max. angle of rotation	95 °
With safety function	Tak
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	7.5 A
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C

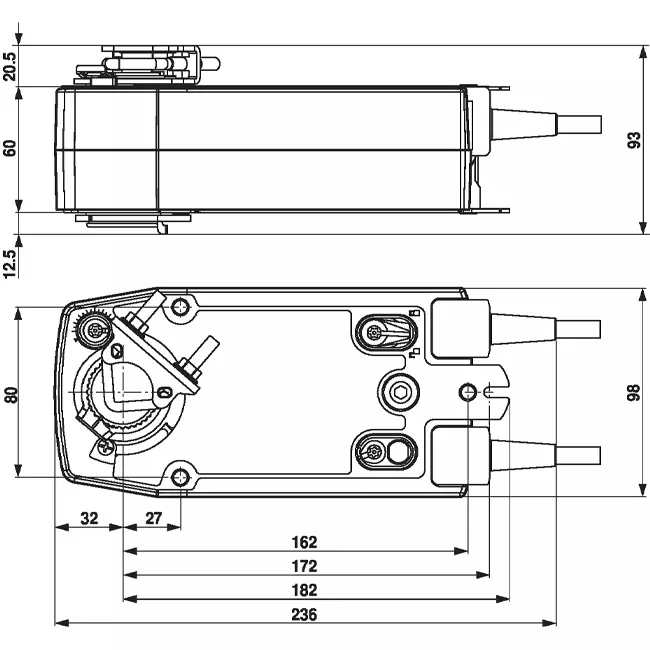

Wysokość	85 mm
Szerokość	130 mm
Głębokość	290 mm
Explosion-proof	Nie
Housing material	Plastic
Suitable for valve	Nie
