Punkty plus

Zawiera sprężynę powrotną
Kąt obrotu do 95°
Odporność na przeciążenia
Stopień ochrony IP54

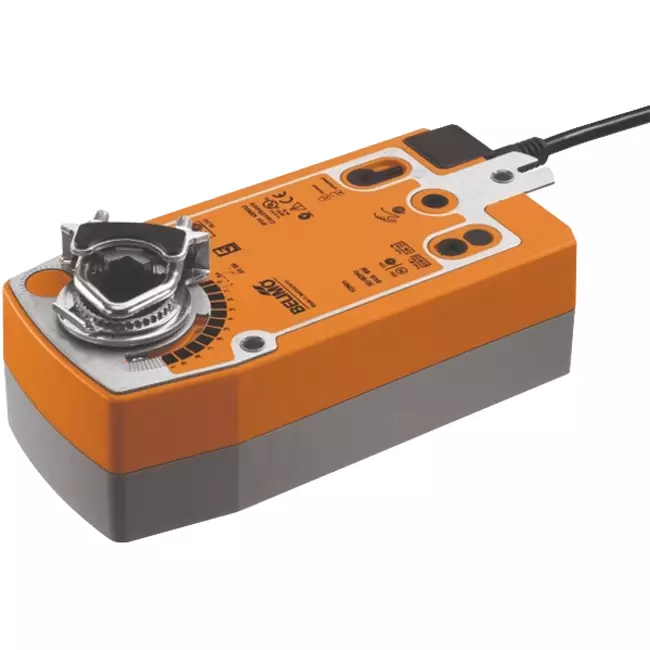

Napęd obrotowy zaworu Belimo z powrotem sprężynowym 24-240V - 20 Nm - SFA

Belimo SFA to obrotowy napęd zaworu ze sprężynowym powrotem, przeznaczony do obsługi przepustnic powietrza o powierzchni do około 4 m² w technicznych instalacjach budynkowych. Napęd działa na zasadzie sygnału otwórz/zamknij: przy obecności napięcia zasilającego przechodzi do pozycji roboczej, rozciągając sprężyny powrotne. W przypadku zaniku napięcia zawór automatycznie i samoczynnie wraca do bezpiecznej pozycji, napędzany energią zgromadzoną w sprężynie. Dzięki temu napęd jest odpowiedni do zastosowań wymagających wstępnie określonej pozycji bezpieczeństwa, takich jak przepustnice przeciwpożarowe lub wentylacja awaryjna w centralach klimatyzacyjnych. Silnik osiąga kąt obrotu 90° w ciągu 75 sekund, pobór mocy w stanie spoczynku wynosi 3,5 W, a poziom hałasu silnika to 45 dB(A). Przy momencie obrotowym 20 Nm nadaje się do obsługi dużych, ciężkich konstrukcji przepustnic w instalacjach klimatyzacyjnych komercyjnych i przemysłowych.

Zalety i funkcje

Uniwersalne napięcie zasilania AC 24...240 V / DC 24...125 V: Napęd można podłączyć do praktycznie dowolnego dostępnego napięcia zasilającego bez potrzeby stosowania dodatkowego transformatora czy modyfikacji instalacji.
Automatyczny powrót sprężynowy przy zaniku napięcia: Zawór wraca do pozycji bezpieczeństwa w ciągu 20 sekund, zapewniając niezawodną ochronę bez konieczności zewnętrznego źródła energii czy sterowania.
Regulowany kierunek ruchu przy montażu L/R: Kierunek obrotu zarówno silnika, jak i powrotu sprężynowego można wybrać podczas montażu, co umożliwia elastyczne zastosowanie w różnych konfiguracjach przepustnic.
Ręczne ustawianie z blokadą: Dzięki dołączonemu korbowi ręcznemu możliwe jest ręczne sterowanie przepustnicą oraz jej blokada w dowolnej pozycji, co ułatwia instalację i konserwację.
Ochrona przed przeciążeniem bez wyłączników krańcowych: Napęd automatycznie zatrzymuje się po osiągnięciu mechanicznego ogranicznika, zapobiegając zużyciu i upraszczając instalację.
Klasa ochrony IP54: Odporność na kurz i bryzgi wody ze wszystkich stron, co gwarantuje trwałość i niezawodną pracę w typowych warunkach otoczenia.

Montaż, konserwacja i zastosowania

Napęd montuje się bezpośrednio na osi przepustnicy za pomocą dołączonego uniwersalnego pierścienia zaciskowego, odpowiedniego dla średnic osi od 10 do 25,4 mm. Dołączony element zabezpieczający przed obracaniem zapobiega przemieszczaniu się napędu. Kierunek ruchu silnika i powrotu sprężynowego ustala się poprzez odpowiedni sposób montażu (L/R). Kąt obrotu jest mechanicznie regulowany za pomocą ograniczników do maksymalnie 95°. Do ręcznej obsługi służy korba, pozwalająca na zablokowanie przepustnicy w dowolnej pozycji. Podłączenie elektryczne realizowane jest za pomocą stałego przewodu o długości 1 metra z dwoma żyłami o przekroju 0,75 mm². Napęd jest bezobsługowy i doskonale nadaje się do sterowania otwarciem/zamknięciem dużych przepustnic powietrza w centralach klimatyzacyjnych, przepustnicach mieszających oraz przepustnicach wentylacji awaryjnej w budynkach użyteczności publicznej i instalacjach klimatyzacyjnych przemysłowych.

Marka	Belimo
Kategoria	Napęd zaworu Belimo
GTIN	7630498114137
Numer artykułu producenta	SFA
Numer artykułu:	23010065

Specyfikacje

Kod kategorii	101
Suitable for air accessory	Tak
Supply voltage	24 - 125 V DC / 24 - 240 V AC
Control signal	2-point
Energy consumption in operation	7 W
Energy consumption at rest	3.5 W
Model	Rotating
Regulation type on/off	Nie
Regulation type modulating	Tak
Regulation type splitrange	Nie
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	Nie
Return at zero supply voltage	Tak
Deactivated when closed	Tak
Automatic stroke recognition	Nie
Adjustable position feedback signal	Nie
Auxiliary contacts	Nie
Position reporting system	None
Auxiliary contacts optional	Tak
End contacts	None
Adjustable operating range	Nie
With mechanical setting indicator	Tak
Suitable for manual operation	Tak
Operating time	75 s
Torque	20 Nm
Potential free switch contact	Nie
Self-adjusting travel length	Nie
Max. angle of rotation	95 °
With safety function	Tak
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	18 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Wysokość	85 mm
Szerokość	130 mm
Głębokość	290 mm
Explosion-proof	Nie
Housing material	Plastic
Suitable for valve	Nie
